Kabel Fotovoltaik Bersertifikat TUV

Tianjin Beida, produsen dan pemasok profesional Kabel Fotovoltaik Bersertifikat TUV, telah terlibat secara mendalam dalam industri kabel selama beberapa dekade. Dengan sistem penelitian dan pengembangan dan produksi yang lengkap serta kontrol kualitas yang ketat, perusahaan ini menyediakan solusi transmisi energi yang andal untuk sistem pembangkit listrik fotovoltaik. Kabel fotovoltaiknya dirancang khusus untuk menghubungkan modul fotovoltaik di dalam dan di luar gedung, dan lebih cocok untuk skenario kompleks dengan persyaratan kinerja mekanis tinggi dan kondisi iklim yang keras, menyeimbangkan stabilitas dan daya tahan untuk membantu sistem fotovoltaik beroperasi secara efisien.

mengirimkan permintaan

Deskripsi Produk

Kabel Fotovoltaik Bersertifikat Beida TUV mengatasi tantangan lingkungan eksternal. Memanfaatkan tembaga bebas oksigen berlapis timah dengan kemurnian tinggi dan proses stranding khusus, produk ini memiliki resistansi rendah dan keuletan yang sangat baik, secara efektif mengurangi ketidakstabilan transmisi daya dan fluktuasi arus. Insulasi dan selubungnya terbuat dari polytetrafluoroethylene (PTFE) ikatan silang yang diiradiasi, sesuai dengan standar internasional seperti IEC 62930 dan EN 50618. Ia dapat menahan perbedaan suhu ekstrim dari -40℃ hingga 120℃, sekaligus menunjukkan ketahanan yang kuat terhadap suhu tinggi, kerusakan, dan korosi asam dan alkali. Setelah uji penuaan lampu, tingkat retensi kekuatan tariknya memenuhi standar, memungkinkannya tahan terhadap pemantauan iklim yang ketat di gurun, daerah bertegangan tinggi dan rendah, serta wilayah pesisir.

Untuk memenuhi tuntutan kinerja mekanis yang tinggi, kabel ini dilengkapi insulasi dua lapis dan desain struktur pelindung, dengan beberapa model dilengkapi dengan pelindung pita baja. Bahan ini menunjukkan ketahanan yang luar biasa terhadap tekanan dan benturan, sehingga cocok untuk berbagai metode peletakan seperti penguburan langsung, pemasangan di atas kepala, dan pemasangan saluran, sehingga secara efektif mencegah kerusakan konstruksi dan serangan hewan pengerat. Semua produk telah lulus pengujian tahan api, memenuhi standar keselamatan yang relevan. Mereka menghasilkan asap rendah dan pembakaran bebas halogen, sehingga secara efektif mencegah penyebaran api dan memberikan penghalang keamanan yang kuat untuk sistem fotovoltaik.

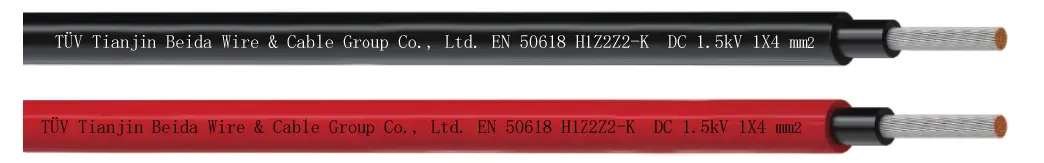

Tuv Certified Photovoltaic Cable

Standar dan Persetujuan

● EN 50618 (H1Z2Z2-K) ;

● PV-1F menurut 2PfG 1169/08.2007

Konstruksi Kabel

● Konduktor: Konduktor tembaga kaleng terdampar sesuai DIN VDE 0295 dan IEC 60228 Kelas 5

● Isolasi: Ikatan silang berkas elektron, bebas halogen, dan senyawa tahan api, Hitam

● Selubung: Ikatan silang berkas elektron, LSZH dan senyawa tahan api, Hitam dan Merah.

Karakteristik Teknis

● Nilai Tegangan Uo/U: 1/1 kV AC; 1,5/1,5 kV DC; Tegangan DC Maksimum yang Diizinkan: 1,8 kV DC (konduktor/konduktor, sistem tidak dibumikan, rangkaian tidak dibebani.

●Suhu Sekitar: -40℃~+90℃

●Suhu Maksimum Pada Konduktor:120℃(20000j)menurut IEC/EN 60216-1, Suhu Hubungan Pendek:250℃/5 detik

●Uji Ketahanan Termal: Menurut EN60216-2 (indeks suhu+120℃)

●Ketahanan Lembab-Panas: Menurut EN 50618, Tabel 2 dengan kelembapan 85% (pengujian menurut EN 60068-2-78)

●Radius Bending Minimum: 4XOD (tetap), 5XOD (melenturkan)

●Kekuatan Tarik Dan Pemanjangan Insulasi Dan Jaket: Memenuhi persyaratan EN 50618 dan 2PfG 1169

● Periode Penggunaan yang Diantisipasi: 25 tahun

● Ovalitas: ≤15%

● Performa Kebakaran menurut EN50265-2-1,IEC 60332-1, Emisi asap rendah menurut EN 61034-2(Transmisi Cahaya ≥60%), Bebas halogen menurut EN 50525-1,Lampiran B.

”Korostivitas gas yang rendah menurut EN 50267-2-2,IEC 60754-2

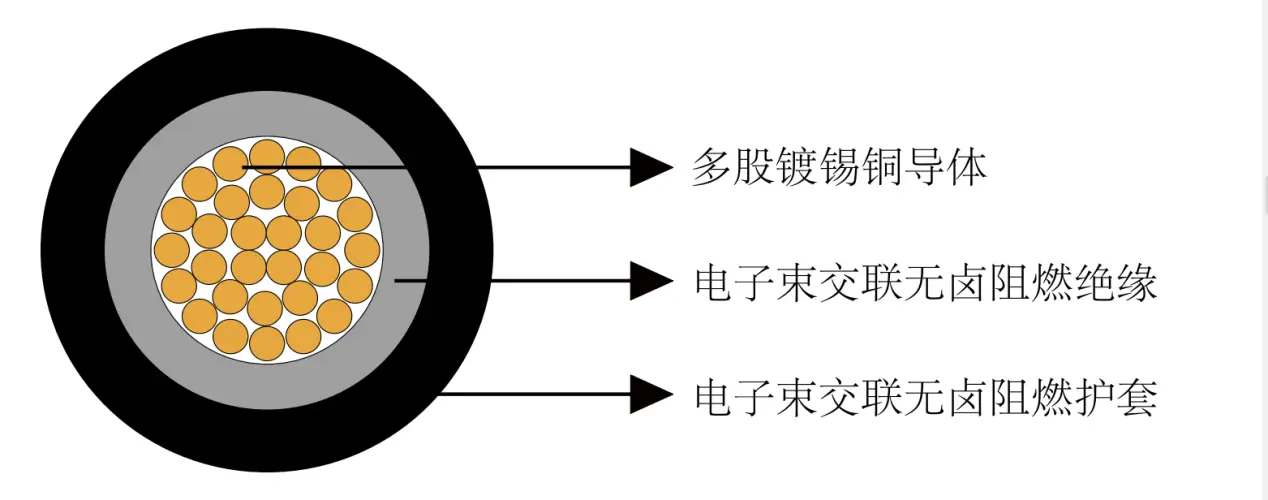

Gambar Struktur

Tuv Certified Photovoltaic Cable

Parameter Kabel

6.1 PV1-F (2Pfg 1169/08.2007)

PV1-F 2Pfg 1169/08.2007
Jumlah Inti X Nominal Penampang melintang	Jumlah Terdampar	Diameter Konduktor Nominal	Ketebalan Isolasi Nominal	Ketebalan Selubung Nominal	Diameter Keseluruhan Nominal	Nominal Berat
No.X mm2	n/mm	mm	mm	mm	mm	kg/km
1×2,5	48/0.24	1.91	0.7	0.67	4.7	41.8
1×4	55/0,285	2.44	0.7	0.67	5.2	57.3
1×6	84/0,285	3.01	0.7	0.67	5.8	77.5
1×10	73/0,40	4.54	0.7	0.8	7.5	127.1

6.2 H1Z2Z2-K (EN 50618)

H1Z2Z2-K EN 50618
Jumlah Inti X Nominal Penampang melintang	Jumlah Terdampar	Diameter Konduktor Nominal	Ketebalan Isolasi Nominal	Ketebalan Selubung Nominal	Diameter Keseluruhan Nominal	Nominal Berat
n X mm²	n/mm	mm	mm	mm	mm	kg/km
1×2,5	48/0.24	1.91	0.7	0.8	4.9	44.8
1×4	55/0,285	2.44	0.7	0.8	5.4	60.6
1×6	84/0,285	3.01	0.7	0.8	6	81.2
1×10	73/0,40	4.54	0.7	0.8	7.5	127.1

Resistansi konduktor dan daya dukung arus pada 20℃

Penampang melintang	Resistansi Konduktor Maksimum pada 20℃	Ketahanan isolasi maksimum pada 20℃	Ketahanan isolasi maksimum pada 90℃	Daya Dukung Saat Ini
Penampang melintang	Resistansi Konduktor Maksimum pada 20℃	Ketahanan isolasi maksimum pada 20℃	Ketahanan isolasi maksimum pada 90℃	Kabel tunggal bebas di udara	Kabel tunggal di permukaan	2 kabel bermuatan berdekatan pada permukaan
mm2	ohm/km	MΩ.km	MΩ.km	A	A	A
2.5	8.21	691	0.691	41	39	33
4	5.09	579	0.579	55	52	44
6	3.39	499	0.499	70	67	57
10	1.95	424	0.424	98	93	79
