Kabel PVC Inti Tunggal IEC 60227

Tianjin Beida adalah produsen dan pemasok kabel inti tunggal PVC di Cina. Kabel PVC Inti Tunggal IEC 60227 cocok untuk perkabelan tetap pada instalasi listrik atau sambungan fleksibel perkabelan internal peralatan, dan juga cocok untuk peletakan pelindung kotak distribusi dan switchgear, tegangan pengenal hingga 450/750 V.

mengirimkan permintaan

Deskripsi Produk

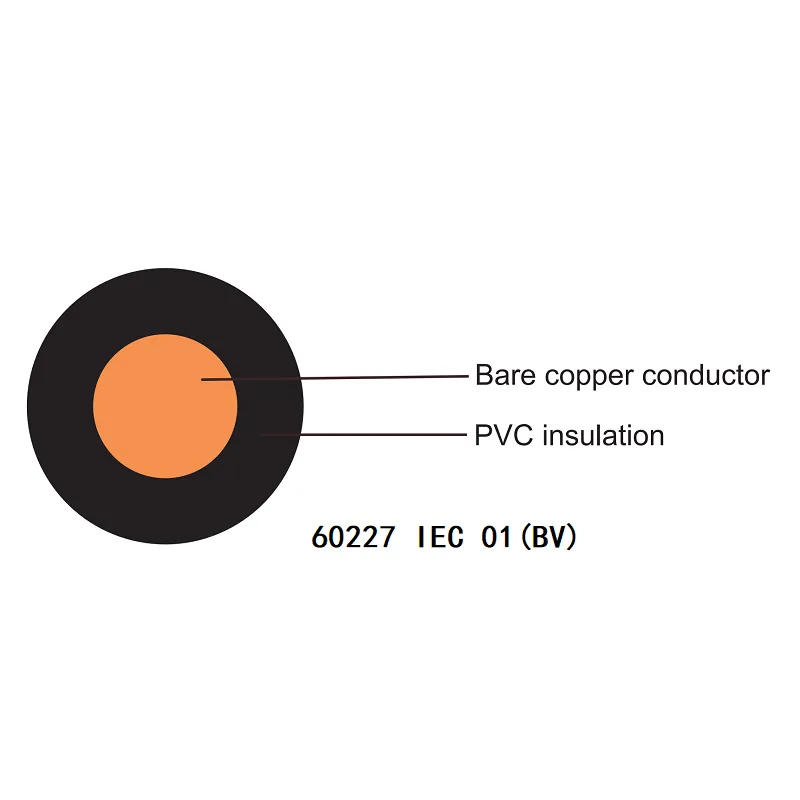

Kabel PVC Inti Tunggal Beida IEC 60227 terdiri dari konduktor tembaga T1R dan lapisan insulasi PVC bebas timah, sesuai dengan standar IEC, standar GB, standar Inggris, dll. Kabel ini bersertifikat CE dan memiliki sifat fisik listrik dan mekanik yang sangat baik. Tergantung pada kebutuhan pelanggan, kabel ini harus menjalani uji perambatan api vertikal tunggal IEC 60332-1 atau uji perambatan api bundel IEC 60332-3 (kategori A, B, C, D).

Iec 60227 Single Core Pvc Cable

Parameter Produk

Jenis	Konduktor		Isolasi			Karakteristik Listrik
	Daerah Nominal	Struktur Konduktor	Ketebalan Isolasi	Diameter Keseluruhan		Resistansi Konduktor pada 20 ℃ Maks
	Daerah Nominal	Struktur Konduktor	Ketebalan Isolasi	(mm)		Resistansi Konduktor pada 20 ℃ Maks
	mm	Tidak./mm	mm	Minimal	Maks	Ω／km
60227IEC05 60227IEC05(BV)	0.5	1/0,80	0.6	1.9	2.3	39.0
	0.75	1/0,97	0.6	2.1	2.5	26.0
	1	1/1.13	0.6	2.2	2.7	19.50
60227IEC06 60227IEC06(RV)	0.5	16/0.20	0.6	2.1	2.5	39.00
	0.75	24/0.20	0.6	2.2	2.7	26.00
	1	32/0.20	0.6	2.4	2.8	19.50

Jenis	Konduktor		Konduktor Isolasi			Karakteristik Listrik
	Daerah Nominal	Struktur Konduktor	Ketebalan Isolasi	Diameter Keseluruhan		Resistansi Konduktor pada 20 ℃ Maks
	Daerah Nominal	Struktur Konduktor	Ketebalan Isolasi	(mm)		Resistansi Konduktor pada 20 ℃ Maks
	mm	Tidak./mm	mm	Minimal	Maks	Ω／km
60227IEC01 60227IEC01(BV)	1.5	1/1.38	0.7	2.6	3.2	12.1
	2.5	1/1.78	0.8	3.2	3.9	7.41
	4	1/2.25	0.8	3.6	4.4	4.61
	6	1/2.76	0.8	4.1	5	3.08
	1.5	7/0,52	0.7	2.7	3.3	12.1
	2.5	7/0.67	0.8	3.3	4	7.41
	4	7/0.84	0.8	3.8	4.6	4.61
	6	7/1.03	0.8	4.3	5.2	3.08
	10	7/1.32	1.0	5.6	6.7	1.83
	16	7/1.67	1	6.4	7.8	1.15
	25	7/2.10	1.2	8.1	9.7	0.727
	35	7/2.47	1.2	9	10.9	0.524
	50	19/1.75	1.4	10.6	12.8	0.387
	70	19/2.10	1.4	12.1	14.6	0.268
	95	19/2.48	1.6	14.1	17.1	0.193
	120	37/2.00	1.6	15.6	18.8	0.153
	150	37/2.22	1.8	17.3	20.9	0.124
	185	37/2.48	2	19.3	23.3	0.0991
	240	61/2.22	2.2	22	26.6	0.0754
60227IEC02 60227IEC02(RV)	1.5	30/0,24	0.7	2.8	3.4	13.3
	2.5	49/0.24	0.8	3.4	4.1	7.98
	4	56/0.29	0.8	3.9	4.8	4.95
	6	83/0.29	0.8	4.4	5.3	3.30
	10	74/0,40	1.0	5.7	6.8	1.91
	16	117/0,40	1	6.7	8.1	1.21
	25	182/0,40	1.2	8.4	10.2	0.78
	35	256/0,40	1.2	9.7	11.7	0.554
	50	367/0,40	1.4	11.5	13.9	0.386
	70	320/0,51	1.4	13.2	16	0.272
	95	423/0,51	1.6	15.1	18.2	0.206
	120	541/0,51	1.6	16.7	20.2	0.161
	150	675/0,51	1.8	18.6	22.5	0.129
	185	822/0,51	2	20.6	24.9	0.106
	240	1088/0,51	2.2	23.5	28.4	0.0801

Jenis	Konduktor		Konduktor Isolasi			Karakteristik Listrik
	Daerah Nominal	Struktur Konduktor	Ketebalan Isolasi	Diameter Keseluruhan		Resistansi Konduktor pada 20 ℃ Maks
	Daerah Nominal	Struktur Konduktor	Ketebalan Isolasi	(mm)		Resistansi Konduktor pada 20 ℃ Maks
	mm	Tidak./mm	mm	Minimal	Maks	Ω／km
BVR	2.5	19/0.40	0.8	-	4.1	7.41
	4	19/0.51	0.8	-	4.8	4.61
	6	19/0.63	0.8	-	5.3	3.08
	10	49/0,51	1.0	-	7.3	1.83
	16	49/0,63	1.0	-	8.6	1.15
	25	117/0,51	1.2	-	10.2	0.727
	35	163/0,51	1.2	-	11.7	0.524
	50	147/0.63	1.4	-	13.9	0.387
	70	209/0.63	1.4	-	16	0.268
	95	294/0,63	1.6	-	18.2	0.193
	120	369/0.63	1.6	-	20.2	0.153
	150	456/0,63	1.8	-	22.5	0.124
	185	570/0,63	2.0	-	24.9	0.0991

Tegangan operasi:

450/750V：60227 IEC 01、60227 IEC 01（BV）、60227 IEC 02、60227 IEC 02（RV）、BVR

300/500V: 60227 IEC 05、60227 IEC 05(BV)、60227 IEC 06、60227 IEC 06(RV)

tegangan pengujian:

2500V：60227 IEC 01、60227 IEC 01（BV）、60227 IEC 02、60227 IEC 02（RV）、BVR

2000V：60227 IEC 05、60227 IEC 05（BV）、60227 IEC 06、60227 IEC 06（RV）

suhu pengoperasian: -5°C hingga +70°C

radius lentur:

12,5 x Ø：60227 IEC 02、60227 IEC 02（RV）、60227 IEC 06、60227 IEC 06（RV）、BVR

15 x Ø：60227 IEC 01、60227 IEC 01（BV）、60227 IEC 05、60227 IEC 05（BV）

suhu hubung singkat: +160 ºC

Kinerja tahan api: uji penyebaran api vertikal untuk konduktor tunggal dan uji penyebaran api vertikal untuk konduktor atau kabel bundel yang dipasang secara vertikal (Kelas A, B, C, D), yang harus mematuhi standar IEC 60332, GB/T 19666, GB/T 18380 dan memenuhi persyaratan pelanggan.

Kinerja kebakaran: 750°C selama 90 menit, sesuai dengan standar IEC 60331, GB/T 19666, GB/T 19216

Iec 60227 Single Core Pvc Cable
