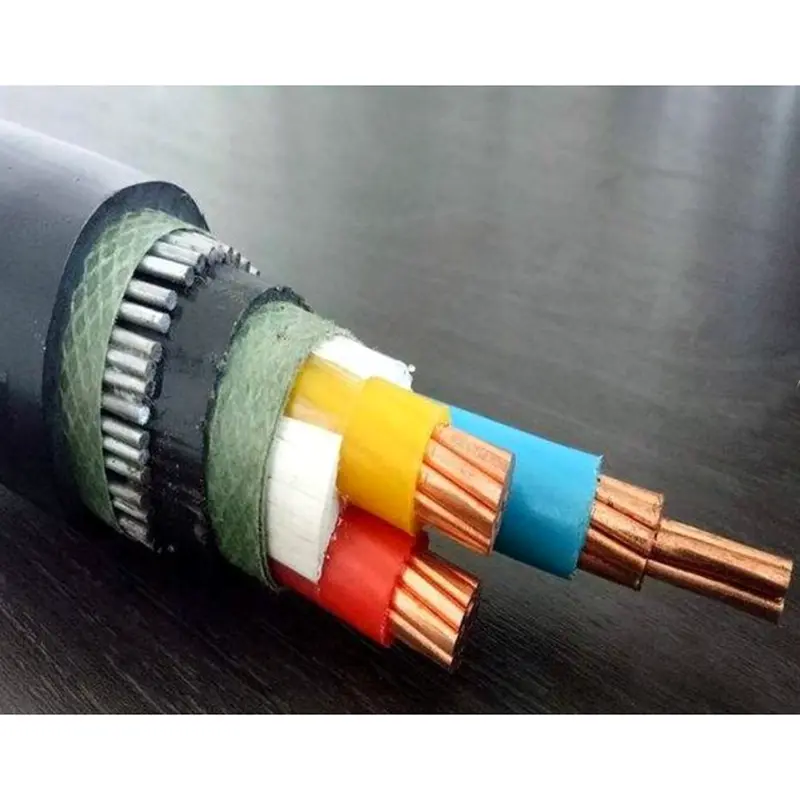

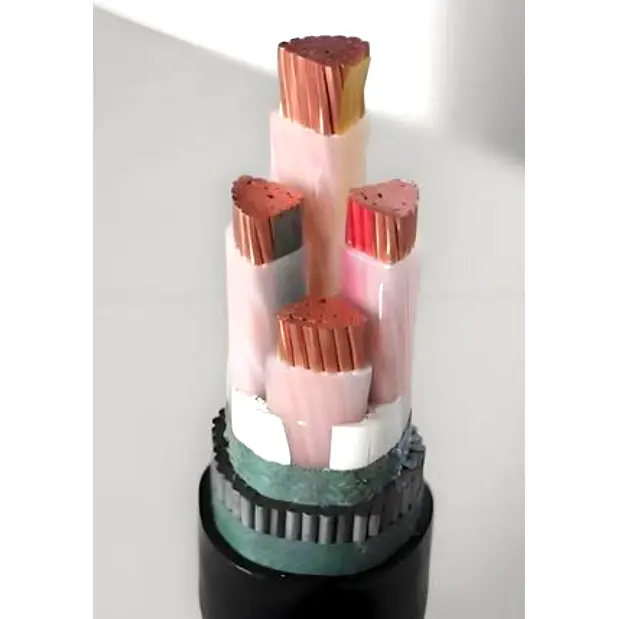

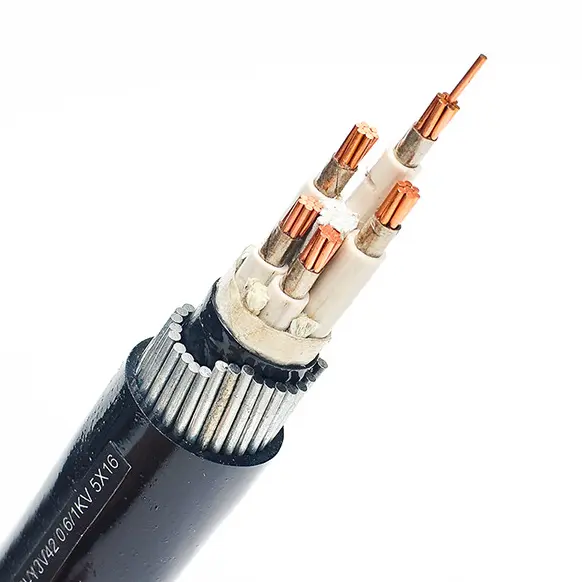

Kabel Listrik SWA Berselubung PVC Berisolasi XLPE

Kabel Daya SWA Berselubung PVC Berisolasi XLPE terdiri dari konduktor tembaga T1R, insulasi XLPE, pita pembungkus PVC, pelindung baja-bendungan, dan selubung PVC.

Jenis kabel yang umum adalah YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA/PVC.

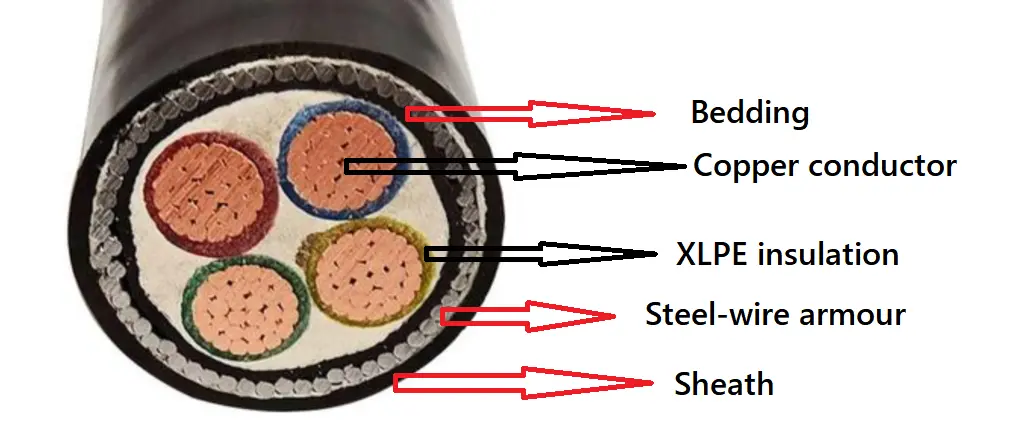

Struktur Produk

Kabel Daya SWA Berselubung PVC Berisolasi XLPE terdiri dari konduktor tembaga T1R, insulasi XLPE, pita pembungkus PVC, pelindung baja-bendungan, dan selubung PVC.

Konduktor: Konduktor Tembaga atau Aluminium, berdiri bulat atau Berbentuk, Kelas 2 hingga IEC 60228

dan GB/T 3956-2008, Untuk luas penampang tidak lebih dari 6mm², putaran yang solid

konduktor dapat digunakan, Kelas 1 hingga IEC 60228 dan GB/T 3956-2008.

Isolasi: Ketebalan isolasi, sifat material harus sesuai IEC 60502 dan GB/T 12706.

Warna Inti: 1 inti: merah atau kuning atau hijau atau biru atau hitam

2 inti: merah, biru atau merah, hitam

3 inti: kuning, hijau, merah atau merah, kuning, biru

4 inti: kuning, hijau, merah, biru atau merah, kuning, biru, hitam

5 inti: kuning, hijau, merah, biru, hitam atau merah, kuning, biru, hitam, hijau

Di atas 5 coe: inti putih dengan nomor hitam atau pita berwarna berbeda

Penutup bagian dalam: Penutup bagian dalam dapat diekstrusi atau dijilid. Bahan tersebut harus sesuai dengan suhu pengoperasian kabel dan kompatibel dengan bahan insulasi.

Pelindung kawat baja: Pada kabel multiinti, pelindung harus diterapkan pada penutup bagian dalam yang sesuai dengan kawat baja. Kabel inti tunggal untuk digunakan pada a.c. sistem harus terdiri dari kawat baja non-magnetik.

Selubung luar: Ketebalan selubung, sifat material harus sesuai IEC 60502 dan GB/T 12706.

Kabel tahan api: Bahan selubung luar PVC tahan api harus digunakan. Nilai tahan api dapat diklasifikasikan menjadi tiga kategori: Kelompok A, B, dan C.

Kabel tahan api: Dua lapis pita Mika harus dililitkan di sekeliling konduktor.

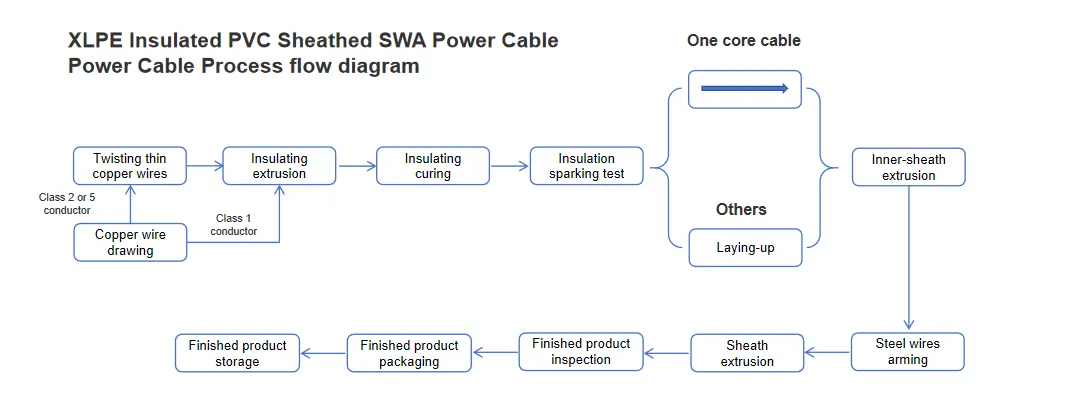

Diagram alur proses

Parameter kinerja

Tegangan terukur: 0,6/1 kV

Tegangan uji: 3,5kV selama 5 menit tidak terjadi kerusakan

Suhu kerja: -5º C hingga +90 ºC

Suhu hubung singkat: +250 ºC

Jari-jari Lenturan Lentur Minimum: 15* OD;

Radius Lentur Statis Minimum: 10* OD;

Tes kabel:

1. Uji resistansi konduktor DC: Resistansi konduktor DC 20ºC harus mematuhi GB/T 3956-2008, IEC 60228.

2. Uji tegangan AC: 3,5kV/5 menit, tidak ada kerusakan.

Tes pengambilan sampel:

1. Inspeksi struktur konduktor: Harus memenuhi persyaratan teknis GB/T 3956-2008, IEC 60228.

2. Ukuran insulasi, pelapis, pelindung pita baja, dan struktur selubung harus memenuhi persyaratan GB/T 12706.1-2020, IEC 60502.1.

Uji perpanjangan termal:

Prosedur pengambilan sampel dan pengujian harus mematuhi ketentuan GB/T 2951.21-2008, IEC 60811-2-1, Bab 9, dan hasilnya harus mematuhi ketentuan GB/T 12706.1-2020, IEC 60502.1.

Jenis tes:

Uji kinerja mekanis dan fisik insulasi dan selubung harus memenuhi persyaratan GB/T 12706.1-2020 dan IEC 60502.1.

Performa kelistrikan harus mematuhi GB/T 12706.1-2020, IEC 60502.1

Uji pembakaran kabel tunggal harus mematuhi GB/T 19666-2019, IEC 60332.

Uji ketahanan api kabel yang disertakan memenuhi persyaratan GB/T 19666-2019, IEC 60332.

Uji ketahanan api kabel harus memenuhi persyaratan GB/T 19666-2019 dan IEC 60331.

Kapasitas hantar arus dalam ampere（A）

Pengemasan & Pengiriman

Detail Kemasan:

Itu ditentukan oleh kuantitas dan persyaratan yang Anda beli. Dapat dinegosiasikan.

Pelabuhan: Pelabuhan Tianjin

Pengiriman: Melalui Laut, Melalui Udara, Dengan Ekspres.
