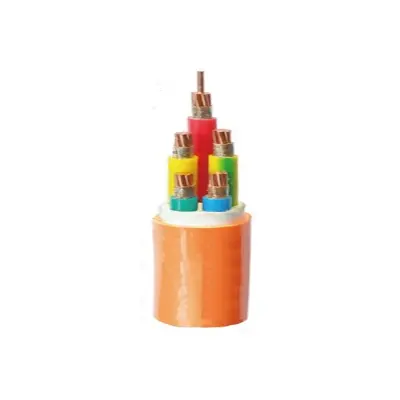

Kabel Fleksibel Tahan Api BBTRZ

Lingkup aplikasi:

Kabel Fleksibel Tahan Api BBTRZ digunakan sebagai jalur suplai listrik utama dari gardu induk (atau ruang distribusi utama) ke sistem proteksi kebakaran, atau pada lokasi khusus dan Kelas I. Kabel ini harus digunakan sebagai kabel tahan api Kelas A atau sebagai pengganti penggunaan jangka panjang kabel tahan api rendah asap dan bebas halogen pada suhu 90°C. Kabel ini digunakan dalam aplikasi instalasi tetap.

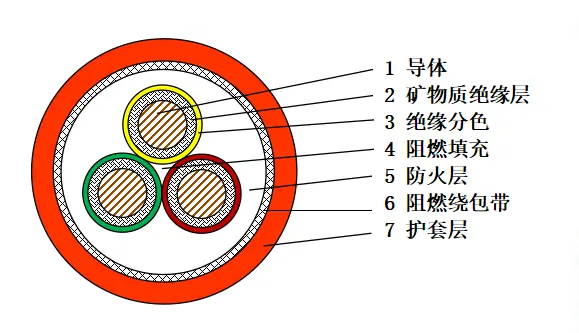

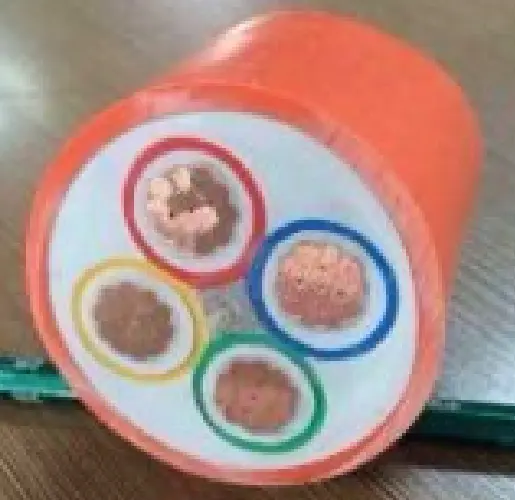

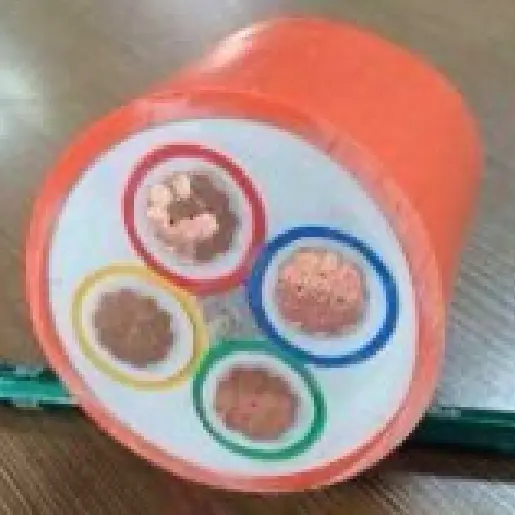

Struktur Produk

Desain struktur kabel sangat teliti dan profesional. Bagian konduktor menggunakan konduktor tembaga anil jenis pertama atau kedua, yang menawarkan konduktivitas dan fleksibilitas yang sangat baik, memenuhi kebutuhan transmisi daya dalam berbagai skenario.

Lapisan insulasi mineral menggunakan pita mika tahan api yang dibungkus, yang karena sifat materialnya yang unik, dapat secara efektif mencegah penyebaran api saat menghadapi suhu tinggi atau nyala api, sehingga memberikan perlindungan kebakaran yang andal pada kabel.

Lapisan isolasi berkode warna menggunakan bahan isolasi polietilen ikatan silang, dengan berbagai metode pengkodean warna. Pewarna insulasi dapat ditambahkan, atau pita warna, benang berwarna, dll. dapat digunakan, sehingga memudahkan identifikasi sirkuit secara cepat dan akurat selama pemasangan dan pemeliharaan kabel.

Dalam proses pengisian kabel, bahan pengisi tahan api digunakan di bagian tengah untuk menekan perambatan api. Sementara itu, pita pembungkus dapat digunakan untuk mengikat bahan pengisi untuk memastikan pengisian yang rapat dan stabilitas struktur.

Lapisan tahan api terdiri dari mineral dan pita pembungkus. Pertama, lapisan bahan mineral, yang memiliki keunggulan seperti tahan api, tahan api, tahan suhu tinggi, dan isolasi termal, diekstrusi ke inti kabel untuk membangun penghalang api. Lapisan luar dilindungi oleh pita tahan api yang dililitkan di sekelilingnya untuk meningkatkan efek tahan api dan memastikan pengoperasian kabel yang aman di lingkungan ekstrem.

Selubungnya terbuat dari bahan selubung poliolefin bebas halogen, rendah asap, dan tahan api, yang menunjukkan sifat tahan api yang sangat baik dan tidak menghasilkan asap berbahaya selama pembakaran, sehingga mengurangi bahaya bagi personel dan lingkungan. Sarungnya biasanya berwarna oranye atau jeruk keprok, yang menarik perhatian dan mudah dikenali. Itu juga dapat diwarnai hitam berdasarkan permintaan untuk memenuhi kebutuhan skenario penggunaan yang berbeda.

Parameter kinerja

Tegangan pengenal Kabel Tahan Api Fleksibel BBTRZ ini adalah 0,6/1kV. Selama tahap pengujian, tegangan uji 3,5kV diterapkan selama 5 menit, dan tidak terjadi kerusakan. Batas suhu pengoperasian konduktor kabel yang diperbolehkan dalam jangka panjang adalah 90℃. Saat memasang kabel, suhu sekitar tidak boleh lebih rendah dari 0℃. Radius lentur minimum adalah 12 kali diameter luar kabel (12*OD). Lapisan isolasi mineral terbuat dari beberapa lapisan pita mika dengan sifat tahan api.

Dalam hal ketahanan api, kabel ini memenuhi persyaratan standar perusahaan dan IEC 60331-1, dengan durasi pembakaran hingga 180 menit. Mengenai resistansi konduktor pada 20ºC, harus memenuhi spesifikasi konduktor tembaga anil Tipe 1 atau Tipe 2 sebagaimana diuraikan dalam GB/T 3956 dan IEC 60228. Sedangkan untuk resistansi insulasi, resistansi insulasi kabel tidak boleh kurang dari 100 MΩ·km pada suhu sekitar.

Selain itu, kabel yang sudah jadi harus menjalani uji ketahanan api, dengan cara pengujian mengikuti ketentuan GB/T 19216.21. Suhu pemaparan api diatur pada 950~1000℃, dengan durasi 180 menit, diikuti dengan periode pendinginan 15 menit. Selama periode ini, kabel tidak boleh mengalami korsleting atau sirkuit terbuka.

Spesifikasi kabel umum

Kelebihan dan kekurangan kabel fleksibel tahan api BBTRZ dibandingkan kabel berinsulasi mineral BTTZ:

Keuntungan:

Insulasi kabel tidak rentan terhadap penyerapan air dan memiliki kinerja insulasi yang stabil.

Beberapa inti dapat diproduksi dengan panjang tetap, sehingga mengurangi jumlah konektor perantara pada kabel.

Strukturnya fleksibel, memudahkan pembengkokan kabel dan mengurangi kesulitan pemasangan.

Kabel dapat digunakan tanpa terminasi khusus, sehingga mengurangi biaya aksesori.

Kekurangan: Ketahanan api sedikit lebih rendah dan tidak dapat memenuhi persyaratan BS 8491.

Suhu pengoperasian maksimum adalah 90℃, yang tidak mencapai 250℃ BTTZ

Kinerja pembakaran tingkat tertinggi dapat memenuhi persyaratan Kelas B1, tetapi tidak dapat memenuhi persyaratan Kelas A.

Skenario aplikasi:

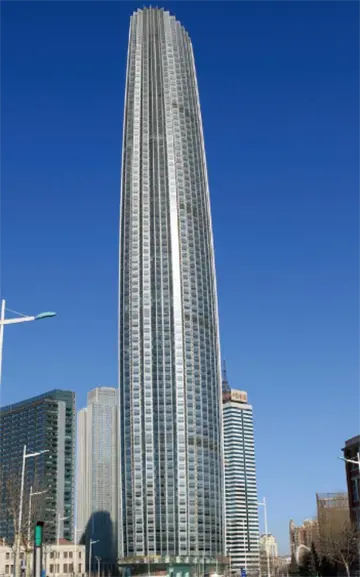

gedung bertingkat tinggi

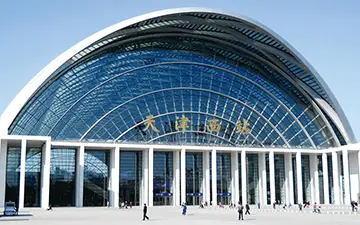

stasiun kereta api

terminal bandara

tempat bersejarah dan keindahan pemandangan

Pengemasan & Pengiriman

Detail Kemasan:

Itu ditentukan oleh kuantitas dan persyaratan yang Anda beli. Dapat dinegosiasikan.

Pelabuhan: Pelabuhan Tianjin

Pengiriman: Melalui Laut, Melalui Udara, Dengan Ekspres.
