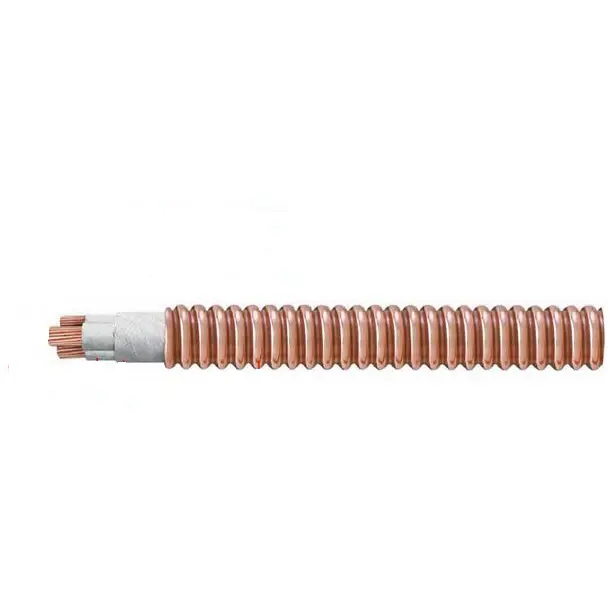

Kabel Tembaga Bergelombang Tahan Api RTTZ

Pilih Tianjin Beida sebagai produsen dan pemasok Anda, pilih solusi Kabel Tembaga Bergelombang Tahan Api RTTZ yang andal. Kami dapat menawarkan harga langsung pabrik.

Lingkup aplikasi:

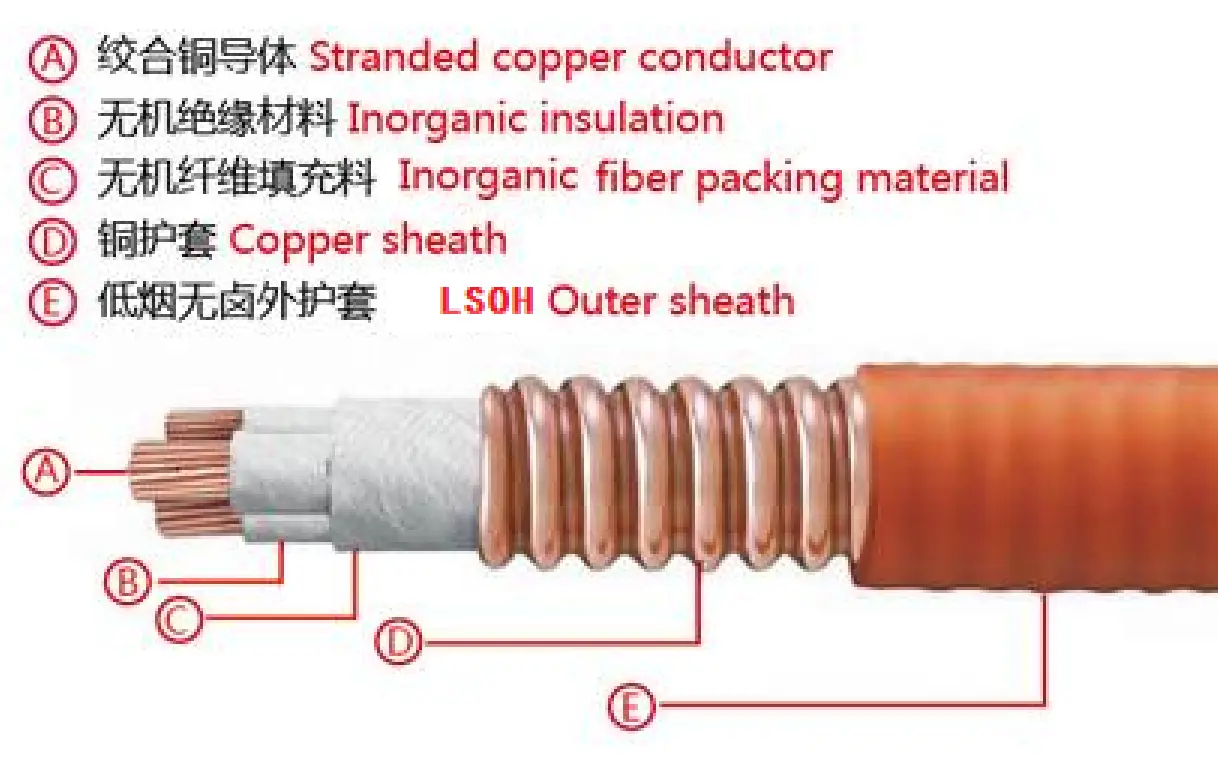

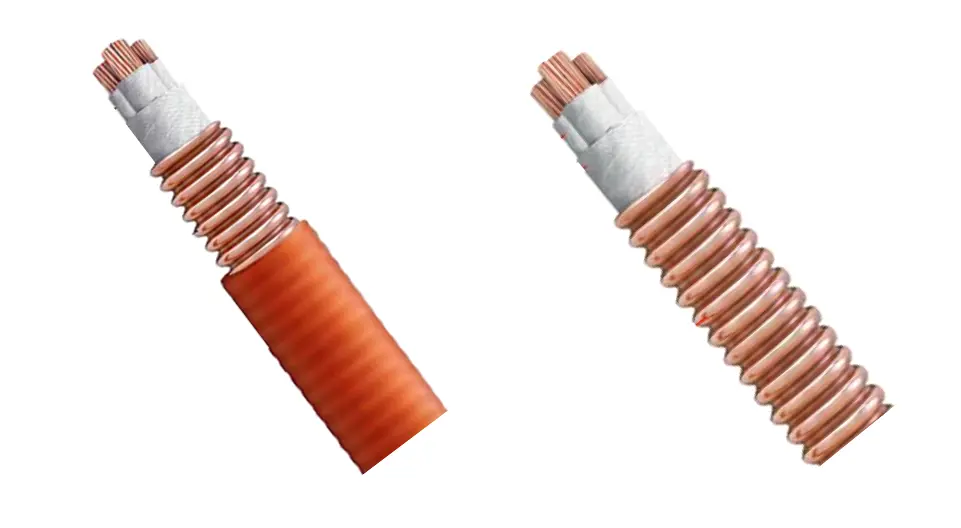

Struktur Produk

Konstruksi kabel dan persyaratan teknis

Konduktor: Mengadopsi jenis konduktor tembaga anil pertama atau kedua.

Lapisan isolasi mineral: Dibuat dengan membungkus pita mika tahan api atau pita isolasi mineral lainnya dengan fungsi serupa.

Rakitan kabel dan lapisan pelindung: Inti kabel diisi rapat dengan bahan yang memiliki sifat tahan api dan tahan api, dan lapisan pelindung terdiri dari pita tahan api dan tahan api yang sesuai yang dililitkan.

Selubung logam tembaga: Diproduksi menggunakan teknologi pengelasan busur argon strip tembaga dan bergelombang.

Lapisan selubung: Terbuat dari bahan selubung poliolefin bebas halogen, rendah asap, dan tahan api. Umumnya berwarna oranye atau tangerine, namun warna hitam dapat dipilih sesuai kebutuhan.

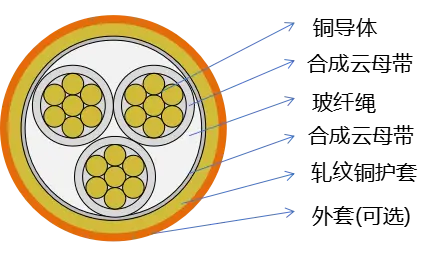

diagram struktural

Parameter kinerja

Tegangan pengenal Kabel Tembaga Bergelombang Tahan Api RTTZ adalah 0,6/1kV. Tegangan uji diatur pada 3,5kV, dan tegangan diterapkan terus menerus selama 5 menit tanpa terjadi kerusakan apa pun selama periode ini. Suhu pengoperasian konduktor kabel maksimum yang diperbolehkan dalam jangka panjang adalah 90℃.

Saat memasang kabel, suhu sekitar tidak boleh lebih rendah dari 0℃. Jari-jari lentur minimum adalah 12 kali diameter luar kabel. Lapisan isolasi mineral dibuat dengan hati-hati menggunakan beberapa lapisan pita mika tahan api.

Pada suhu 20ºC, resistansi konduktor harus benar-benar mematuhi standar yang ditentukan untuk konduktor tembaga anil tipe 1 atau tipe 2 dalam GB/T 3956 dan IEC 60228. Pada suhu sekitar, resistansi insulasi kabel tidak boleh kurang dari 100 MΩ·km.

Dalam hal pengujian ketahanan api, sepenuhnya memenuhi persyaratan standar GB/T 34926. Metode pengujian spesifiknya adalah sebagai berikut:

Pertama, melakukan pengujian C, W, Z sesuai dengan standar BS 6387;

Kedua, pengujian harus dilakukan sesuai dengan ketentuan BS 8491;

Ketiga, melakukan uji ketahanan api sesuai GB/T 19216.21, dengan suhu dikontrol pada 950~1000℃, durasi paparan api 180 menit, dan periode pendinginan 15 menit. Selama periode ini, kabel tidak boleh mengalami korsleting atau sirkuit terbuka.

Metode representasi produk

Kode Produk

Kabel berselubung tembaga bergelombang berinsulasi mineral pita mika………R

Selubung luar poliolefin………Y

Konduktor tembaga ......................... T

Bebas halogen dan rendah asap …………………WD (opsional)

Selubung tembaga ......................... T

Nilai tahan api A/B/C... ZA/B/C

Pita mika................................................................................................Z

Nilai tegangan…………………0.6/1

Spesifikasi kabel

Tindakan pencegahan untuk kabel

Instalasi

Metode peletakan: Dapat diletakkan di terowongan, parit kabel, baki, palung, dan poros, mendukung peletakan terbuka dan tersembunyi. Untuk kabel inti tunggal, dilarang menggunakan bahan konduktif magnetis (seperti kawat besi) untuk fiksasi guna menghindari hilangnya arus eddy.

Pembengkokan dan bentang: Kontrol radius tekukan sesuai dengan spesifikasi pabrikan. Referensi untuk rentang gantungan horizontal: Untuk diameter luar ≤20mm, rentangnya adalah 400mm; untuk yang >20mm, rentangnya adalah 800mm. Untuk bentang penyangga vertikal: Untuk diameter luar ≤20mm, bentangnya adalah 1500mm; untuk yang >20mm, rentangnya adalah 1000mm.

Pelepasan dan fiksasi: Lepaskan gulungan kabel sesuai dengan arah yang ditandai pada gulungan kabel untuk menghindari puntiran; lihat persyaratan di atas untuk rentang pemasangan di dalam baki kabel.

Terminal dan konektor

Fabrikasi terminal: Lepaskan insulasi sekitar 300 mm dari ujung konduktor, tekuk hidung kawat, dan gunakan megohmmeter untuk menguji resistansi insulasi antara selubung tembaga dan konduktor, serta antar konduktor. Setelah memastikan ketahanan insulasi memuaskan, gunakan selongsong yang dapat menyusut panas untuk menyegel.

Konektor perantara: Lebih disukai menggunakan konektor jadi dengan tingkat ketahanan api yang konsisten dengan badan kabel. Selama pemasangan di lokasi, perlu dipastikan penyegelan dan isolasi untuk mengurangi titik kesalahan.

Operasi dan pemeliharaan

Kontrol suhu: Selama operasi normal, suhu konduktor tidak boleh melebihi 90℃. Jika konduktor tidak dapat disentuh dan tidak bersentuhan dengan bahan yang mudah terbakar, suhu selubung dapat dinaikkan hingga 105℃.

Pengujian insulasi: Gunakan megger secara teratur untuk menguji ketahanan insulasi untuk memastikan tidak ada kelembapan atau kerusakan; selubung tembaga harus diarde dengan andal untuk memastikan keamanan.

Pencegahan dan perlindungan kehilangan: Hindari menggores sarungnya dengan benda tajam, dan tambahkan selongsong pelindung saat melewati pelat dinding/lantai untuk mencegah kerusakan mekanis.

Pengemasan & Pengiriman

Detail Kemasan:

Itu ditentukan oleh kuantitas dan persyaratan yang Anda beli. Dapat dinegosiasikan.

Pelabuhan: Pelabuhan Tianjin

Pengiriman: Melalui Laut, Melalui Udara, Dengan Ekspres.
