Kabel Listrik BS 5467

Beli Kabel Listrik BS 5467 dari pabrik Tianjin Beida, kami dapat menawarkan harga langsung pabrik. Jenis kabel ini sesuai dengan standar Inggris dan dapat digunakan untuk catu daya dan saluran kendali. Itu dilindungi oleh pelindung kawat baja dan dapat menahan gaya tarik dan tekan tertentu. Dapat digunakan di dalam gedung atau dikubur langsung di bawah tanah.

mengirimkan permintaan

Deskripsi Produk

Kabel daya standar BS 5467 ini dirancang dengan baik dan berfungsi penuh, cocok untuk catu daya dan jalur kontrol, memberikan solusi transmisi daya yang stabil dan andal untuk berbagai aplikasi industri dan sipil. Pelindung kawat bajanya yang unik menjadi sorotan utama. Desain ini tidak hanya meningkatkan kekuatan mekanis kabel, memungkinkannya menahan gaya tarik dan tekan serta secara efektif menahan kerusakan fisik eksternal, namun juga secara signifikan meningkatkan daya tahan dan masa pakainya, mempertahankan pengoperasian yang stabil bahkan di lingkungan yang keras.

Kabel listrik BS 5467 Tianjin Beida juga menawarkan kemampuan adaptasi lingkungan yang sangat baik. Baik untuk perkabelan internal di gedung bertingkat atau proyek bawah tanah yang kompleks, kabel ini menangani semuanya dengan mudah. Di dalam bangunan, perpaduan sempurna ke dalam berbagai gaya dekorasi, menawarkan estetika dan kepraktisan; sementara ketika terkubur di bawah tanah, ketahanannya terhadap korosi dan air yang unggul memastikan bahwa kabel tetap tidak terpengaruh oleh faktor lingkungan selama penguburan jangka panjang, sehingga menghasilkan transmisi daya yang berkelanjutan dan stabil.

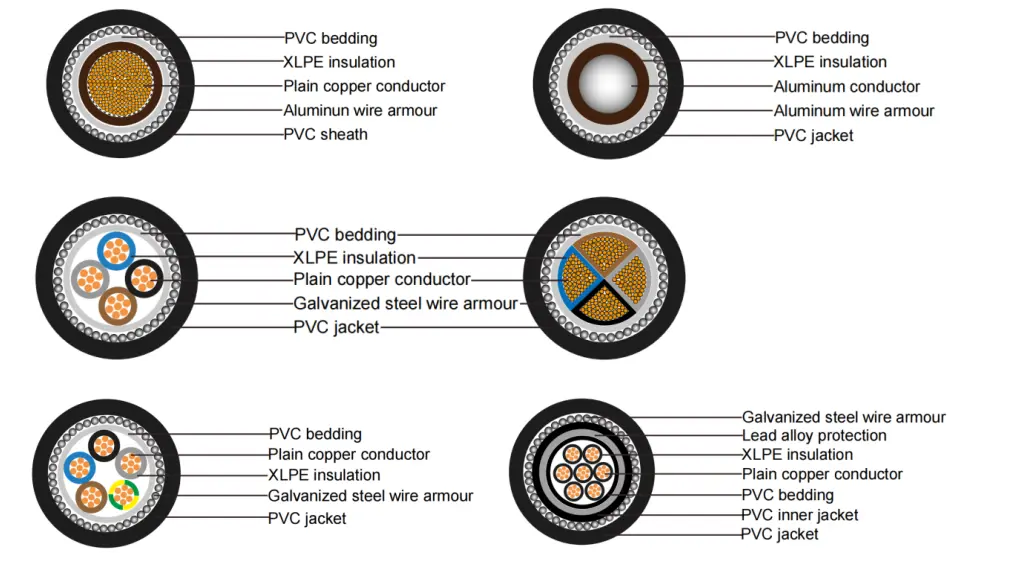

Struktur Produk

Bs 5467 Power Cable

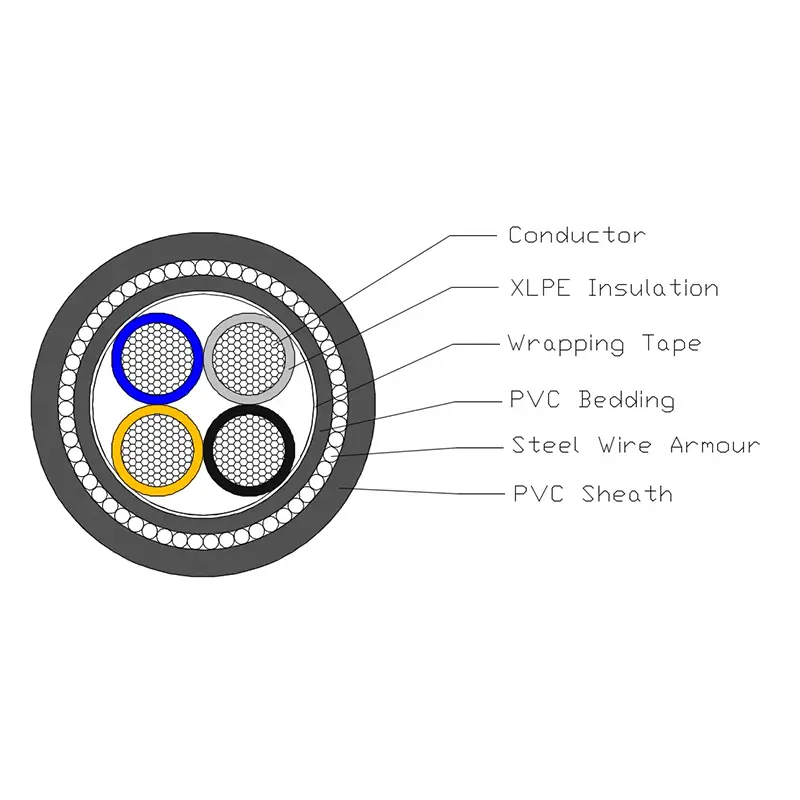

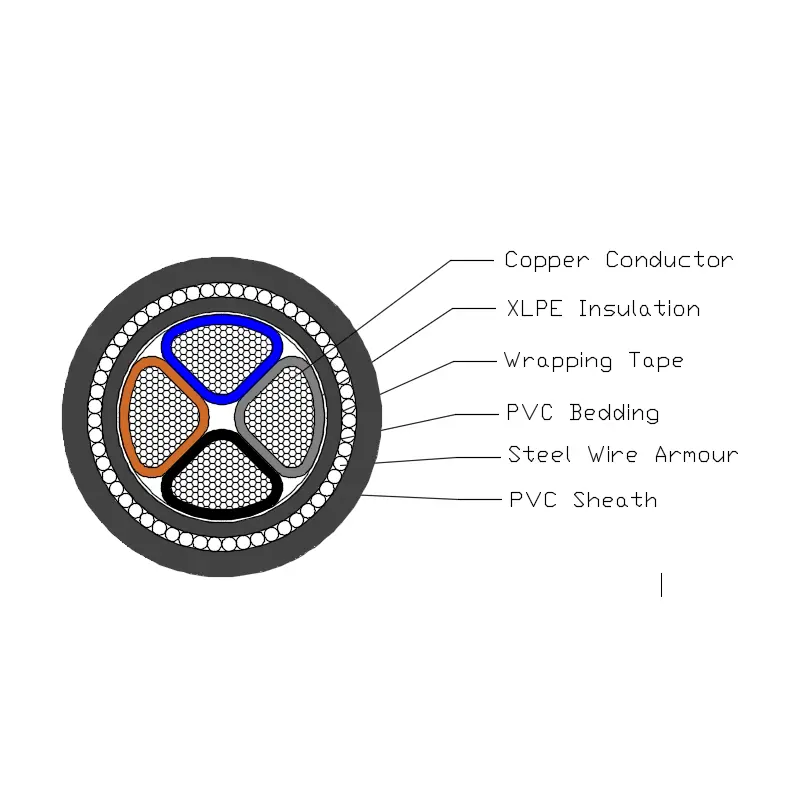

Kabel Daya SWA Berselubung PVC Berisolasi XLPE terdiri dari konduktor tembaga T1R, insulasi XLPE, alas PVC, pelindung bendungan baja, dan selubung PVC.

Konduktor: Konduktor Tembaga Padat atau Aluminium, berbentuk lingkaran atau berbentuk, Kelas 2 hingga BS EN 60228.

Isolasi: XLPE Tipe GP8 sesuai BS 7655-1.3

Warna Inti: 1 inti: lahir atau biru

2 inti: lahir, biru

3 core: lahir, hitam, abu-abu

4 core: biru, lahir, hitam, abu-abu

5 core: hijau/kuning, biru, lahir, hitam, abu-abu

Di atas 5 coe: inti putih dengan nomor hitam

Alas: Alas harus berupa bahan polimer ekstrusi yang konsisten dengan suhu pengoperasian kabel.

Pelindung kabel baja: Kabel inti tunggal: pelindung kawat aluminium

Kabel multi inti: pelindung kawat baja

Selubung luar: Selubung harus dari bahan PVC ekstrusi sesuai tipe 9 yang ditentukan dalam BS 7655-4.2.

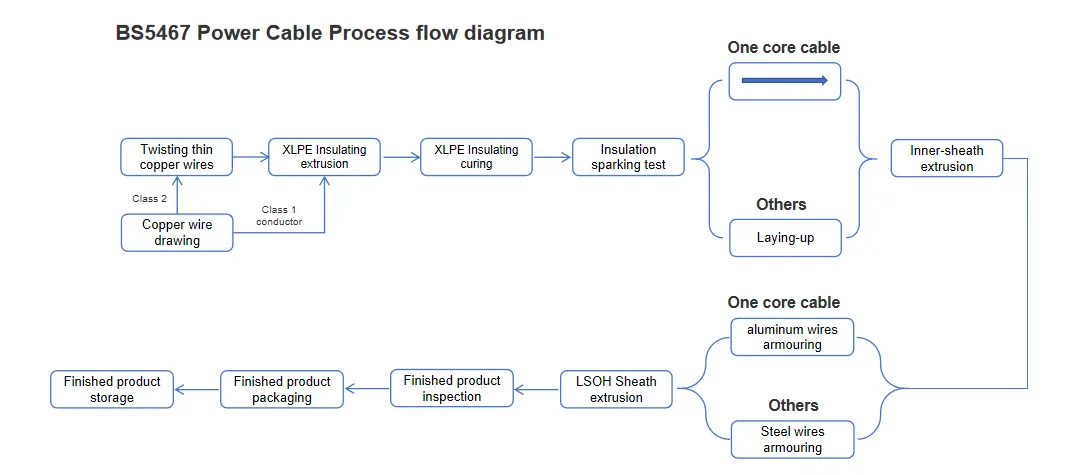

Diagram alur proses

Bs 5467 Power Cable

Parameter kinerja

Kabel Daya BS 5467 memiliki parameter kinerja listrik dan fisik yang jelas. Tegangan pengenalnya diatur pada dua tingkat: 600kV dan 1000kV, memenuhi persyaratan tegangan dalam berbagai skenario. Dalam pengujian keamanan kelistrikan, produk ini mampu bertahan pada tegangan uji 3,5kV selama 5 menit tanpa gangguan apa pun, yang sepenuhnya menunjukkan keandalan kinerja isolasi listriknya. Mengenai kemampuan beradaptasi suhu, produk ini memiliki rentang suhu pengoperasian yang luas dan dapat beroperasi secara stabil di lingkungan dari 0℃ hingga +90℃. Sementara itu, suhu hubung singkatnya dapat mencapai +250℃, menunjukkan ketahanan suhu tinggi yang sangat baik. Selain itu, produk ini memiliki fleksibilitas luar biasa, dengan radius lentur minimum 12 kali diameter luarnya, sehingga memudahkan pemasangan dan pengkabelan di berbagai lingkungan kompleks. Dalam hal ketahanan api, produk ini memenuhi standar peringkat tahan api BS EN 60332-1-2, sehingga secara efektif mengurangi risiko kebakaran.

Tes kabel

Tes Kabel Rutin

Uji Resistansi Konduktor DC: Lakukan uji resistansi konduktor DC pada 20ºC. Nilai resistansi konduktor DC yang diukur harus benar-benar mematuhi persyaratan yang relevan dari Bagian 2 standar BS EN 60228.

Uji Tegangan Kabel Listrik: Berikan tegangan 3500V pada kabel selama 5 menit. Selama proses ini, kabel tidak akan mengalami kerusakan apa pun.

Tes Pengambilan Sampel

Inspeksi Struktur Konduktor: Struktur konduktor harus sepenuhnya memenuhi persyaratan teknis yang ditentukan dalam BS EN 60228.

Inspeksi Dimensi: Dimensi insulasi kabel, lapisan dalam, pelindung kawat, dan selubung semuanya harus memenuhi persyaratan spesifik dalam Tabel 3 BS 5467.

Uji Pembakaran Kabel Tunggal: Hasil uji pembakaran kabel tunggal harus memenuhi persyaratan BS EN 60332-1-2.

Jenis Pengujian

Kinerja Insulasi: Kinerja insulasi kabel harus memenuhi persyaratan yang ditentukan dalam BS 7655-1-3.

Kinerja Lapisan Dalam: Kinerja lapisan dalam harus memenuhi persyaratan yang relevan dari Klausul 9.2 dari BS 5467.

Kinerja Selubung: Kinerja selubung harus memenuhi persyaratan yang ditentukan dalam BS 7655-4-2.

Pengujian Kompatibilitas: Hasil uji kompatibilitas harus memenuhi persyaratan Lampiran C BS 5467.

Uji Penyusutan Insulasi: Uji penyusutan insulasi harus memenuhi persyaratan Klausul 18.3 BS 5467, dan metode pengujian harus dilakukan sesuai dengan BS EN 60811-502.

Uji Penyusutan Selubung: Uji penyusutan selubung harus memenuhi persyaratan Pasal 18.6 BS 5467.

Uji Ketahanan Robek Selubung: Uji ketahanan sobek selubung harus memenuhi persyaratan Lampiran D BS 5467.

Ukuran struktur

Resistansi maksimum konduktor dan armor
untuk kabel inti tunggal pada 20 ℃
Jenis	Resistensi Maks pada 20 ℃
Luas penampang nominal konduktor	Konduktor		Pelindung kawat aluminium
Luas penampang nominal konduktor	Tembaga	Aluminium	Kabel dengan konduktor tembaga terdampar	Kabel dengan konduktor aluminium terdampar
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Resistansi maksimum konduktor dan armor
untuk kabel dari 2 hingga 5 inti pada 20 ℃
Jenis	Resistensi Maks pada 20 ℃
Luas penampang nominal konduktor	Konduktor		Pelindung kawat baja
	Tembaga	Aluminium	Kabel dengan konduktor tembaga terdampar
	Tembaga	Aluminium	2 inti	3 inti	4 inti	5 inti
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Kapasitas hantar arus dalam ampere（A）

Tegangan terukur kabel daya insulasi XLPE 0,6/1kV
kapasitas hantar arus dalam ampere（A）
Suhu sekitar：di udara：40℃，di dalam tanah：25℃
Suhu konduktor：90℃
Koefisien ketahanan termal tanah：1,0k·m/W
Jenis	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Jumlah inti	Inti tunggal				Multi-core
Luas penampang, mm²	Di udara		Di tanah		Di udara		Di tanah
Luas penampang, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Catatan: Pelindung kabel inti tunggal terbuat dari bahan non-magnetik.
