Kabel Daya BS 6346

Tianjin Beida adalah produsen dan pemasok Kabel Listrik BS 6346 China. Kabel jenis ini dapat digunakan untuk catu daya dan jalur kontrol pada sistem tegangan rendah. Kabel diisolasi dan diselubungi oleh PVC dan dilindungi oleh pelindung kawat baja. Kabel dapat menahan ketegangan dan tekanan. Itu dapat dipasang di dalam gedung atau dikubur langsung di bawah tanah.

mengirimkan permintaan

Deskripsi Produk

Sebagai produsen profesional, kabel daya BS 6346 Beida mengadopsi bahan insulasi dan selubung PVC canggih, dengan desain pelindung kawat baja, yang secara efektif dapat menahan ketegangan dan tekanan eksternal untuk memastikan pengoperasian kabel yang stabil dalam jangka panjang. Kabel daya BS 6346 menawarkan tingkat keamanan dan stabilitas yang tinggi, baik dipasang di dalam gedung atau ditanam langsung di bawah tanah. Konduktor tembaga, bantalan PVC, dan desain pelindung kawat baja memungkinkan kabel menahan tekanan fisik di lingkungan yang kompleks, memastikan pengoperasian sistem tenaga secara normal, dan mengatasi masalah kabel listrik tradisional yang mudah rusak di lingkungan yang keras.

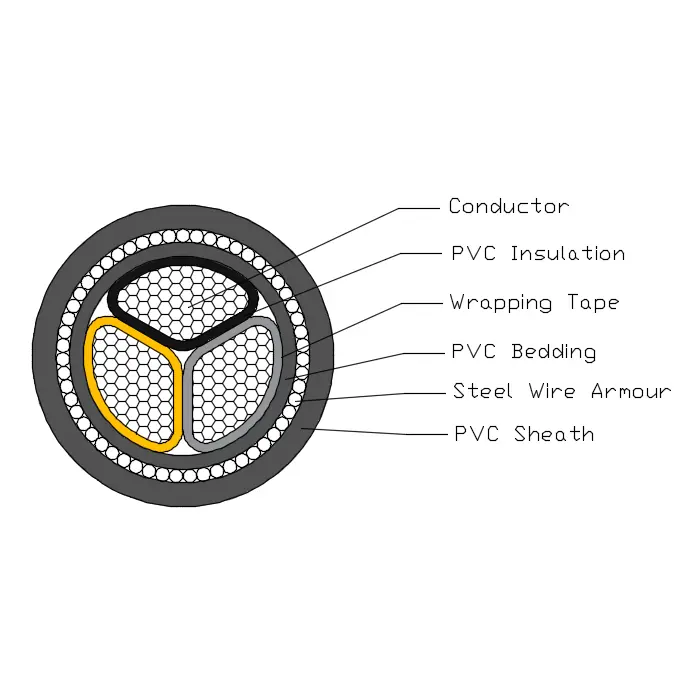

Struktur Produk

Bs 6346 Power Cable

Kabel Daya BS 6346 terdiri dari konduktor tembaga T1R, insulasi PVC, alas PVC, pelindung bendungan baja, dan selubung PVC.

Konduktor: Konduktor Tembaga Padat atau Aluminium, berbentuk lingkaran atau berbentuk, Kelas 2 hingga BS EN 60228.

Isolasi: PVC Tipe GP8 sesuai BS 7655-1.3

Warna Inti: 1 inti: lahir atau biru

2 inti: lahir, biru

3 core: lahir, hitam, abu-abu

4 core: biru, lahir, hitam, abu-abu

5 core: hijau/kuning, biru, lahir, hitam, abu-abu

Di atas 5 coe: inti putih dengan nomor hitam

Alas: Alas harus berupa bahan polimer LSOH yang diekstrusi sesuai dengan suhu pengoperasian kabel.

Pelindung kabel baja: Kabel inti tunggal: pelindung kawat aluminium

Kabel multi inti: pelindung kawat baja

Selubung luar: Selubung harus dari bahan ekstrusi PVC Tipe TM1 yang ditentukan dalam BS 7655.

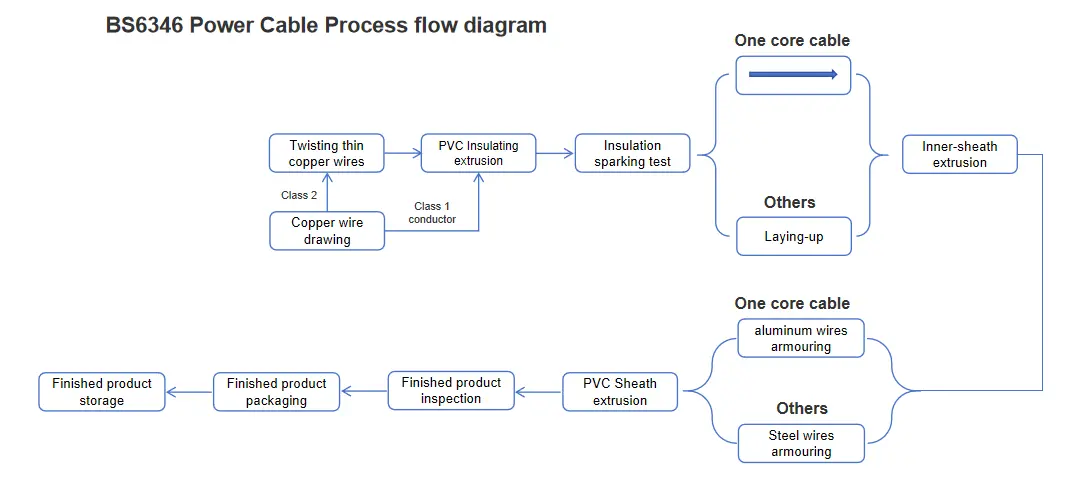

Diagram alur proses

Bs 6346 Power Cable

Parameter kinerja

Tegangan terukur: 600/1000kV

Tegangan uji: 3,5kV selama 5 menit tidak terjadi kerusakan

Suhu kerja: 0º C hingga +60 ºC

Suhu hubung singkat: +160 ºC

Radius Bending Minimum: 12* OD;

Tahan api: BS EN 60332-1-2

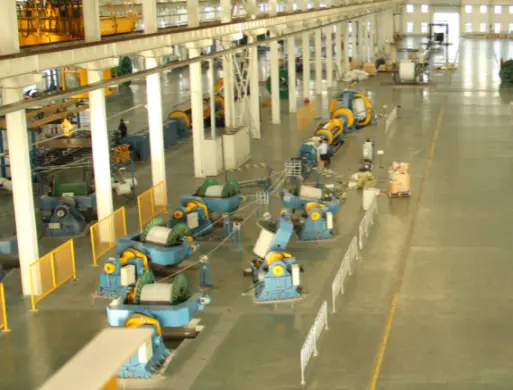

peralatan produksi dan inspeksi

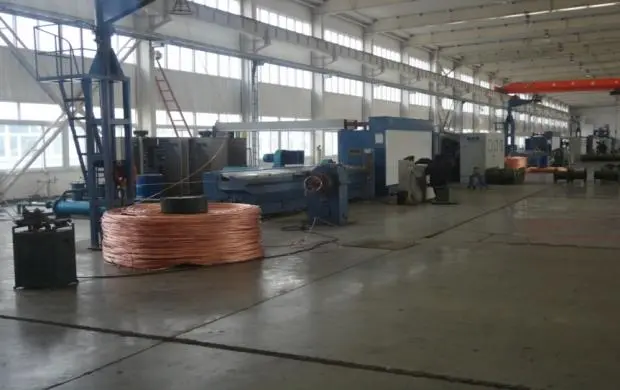

mesin gambar

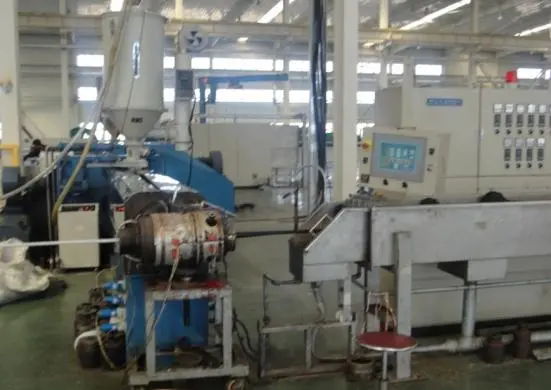

ekstruder isolasi

bekas kabel

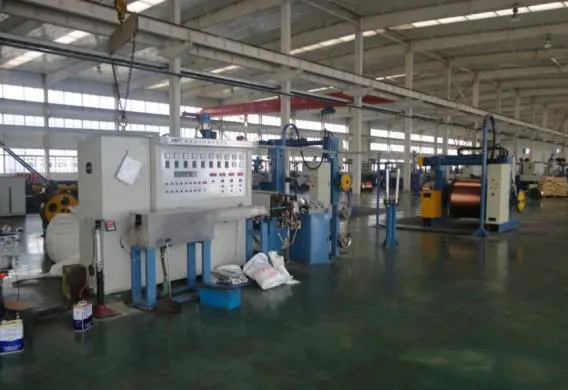

ekstruder selubung

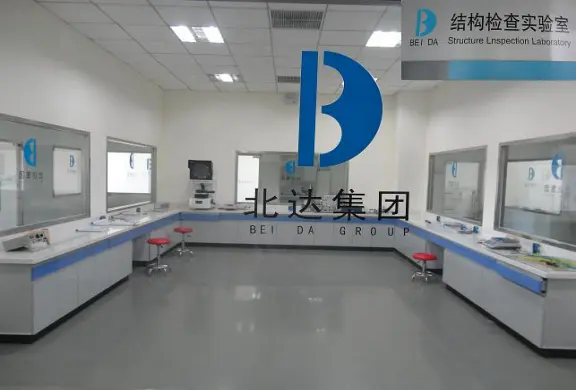

laboratorium kinerja struktur dan kelistrikan

ruang penuaan panas

Kapasitas hantar arus dalam ampere（A）

Tegangan terukur 0,6/1kV Kabel daya insulasi PVC kapasitas hantar arus dalam ampere（A）Suhu sekitar：di udara：40℃,di dalam tanah：25℃ Suhu konduktor：70℃ Koefisien ketahanan panas tanah：1,0k·m/W
Tegangan terukur 0,6/1kV Kabel daya insulasi PVC kapasitas hantar arus dalam ampere（A）Suhu sekitar：di udara：40℃,di dalam tanah：25℃ Suhu konduktor：70℃ Koefisien ketahanan panas tanah：1,0k·m/W
Jenis	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Jumlah inti	Inti tunggal				Multi-core
Luas penampang, mm²	Di udara		Di tanah		Di udara		Di tanah
Luas penampang, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Catatan: Pelindung kabel inti tunggal terbuat dari bahan non-magnetik.
