Kabel Listrik BS 6724

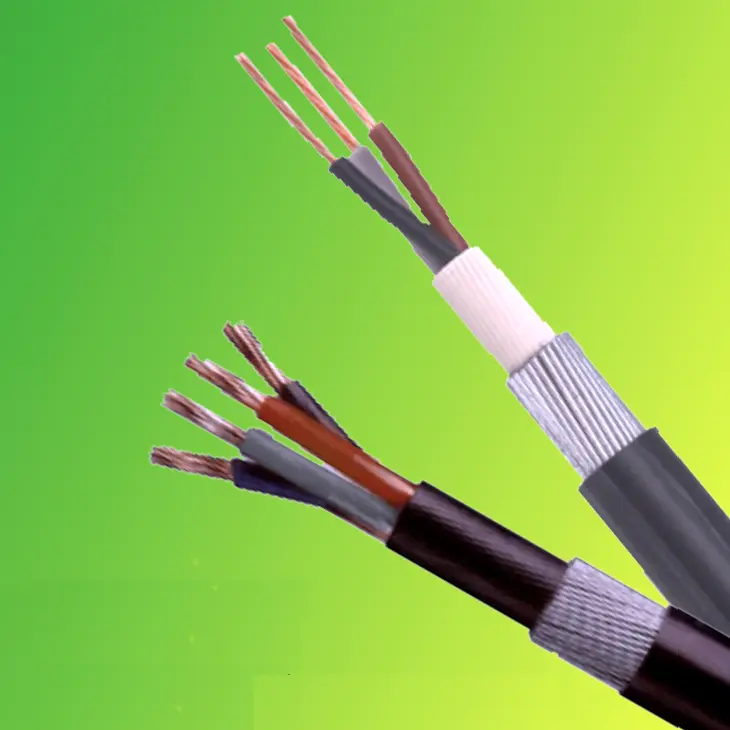

Untuk mendapatkan harga Kabel Listrik BS 6724 langsung dari pabrik, Anda dapat memilih Beida sebagai pemasok Anda. Jenis kabel ini sesuai dengan standar Inggris dan dapat digunakan untuk catu daya dan saluran kendali. Kabel dilindungi oleh selubung bebas halogen dan rendah asap. Jika terjadi kebakaran, kabel ini hanya mengeluarkan sedikit asap dan asapnya tidak beracun. Sangat cocok digunakan di kawasan padat penduduk, dan dapat dipasang di dalam gedung atau dikubur langsung di bawah tanah.

mengirimkan permintaan

Deskripsi Produk

Beida adalah pemasok kabel dan kabel profesional di Cina. Dalam hal struktur produk, Kabel Listrik BS 6724 kami menggunakan insulasi polietilen ikatan silang (XLPE) dan selubung poliolefin rendah asap bebas halogen, dikombinasikan dengan lapisan pelindung kawat baja galvanis, membentuk sistem perlindungan berlapis-lapis. Selubung bebas halogen dan rendah asap memiliki keunggulan keamanan yang signifikan; ketika terkena api, tidak hanya mengeluarkan asap dalam jumlah yang sangat sedikit, mengurangi dampak asap pada transmisi cahaya sekitar dan memastikan jarak pandang untuk melarikan diri, namun juga menghasilkan asap tidak beracun dan tidak korosif, mencegah cedera sekunder dan sepenuhnya memenuhi kebutuhan keselamatan di daerah padat penduduk.

Kabel tersedia dalam berbagai spesifikasi, dari single-core hingga 48-core. Konduktor terbuat dari tembaga anil berkualitas tinggi, menawarkan konduktivitas yang sangat baik. Lapisan insulasi memiliki kekuatan insulasi yang tinggi dan telah menjalani pengujian tegangan tahan untuk memastikan pengoperasian yang aman. Baik untuk transmisi daya di pabrik industri, perkabelan di gedung bertingkat, atau distribusi daya di jaringan pipa bawah tanah, kabel daya Tianjin Beida BS 5467 memberikan solusi yang andal, membangun penghalang keamanan yang kokoh untuk transmisi daya dengan kualitas profesional.

Struktur Produk

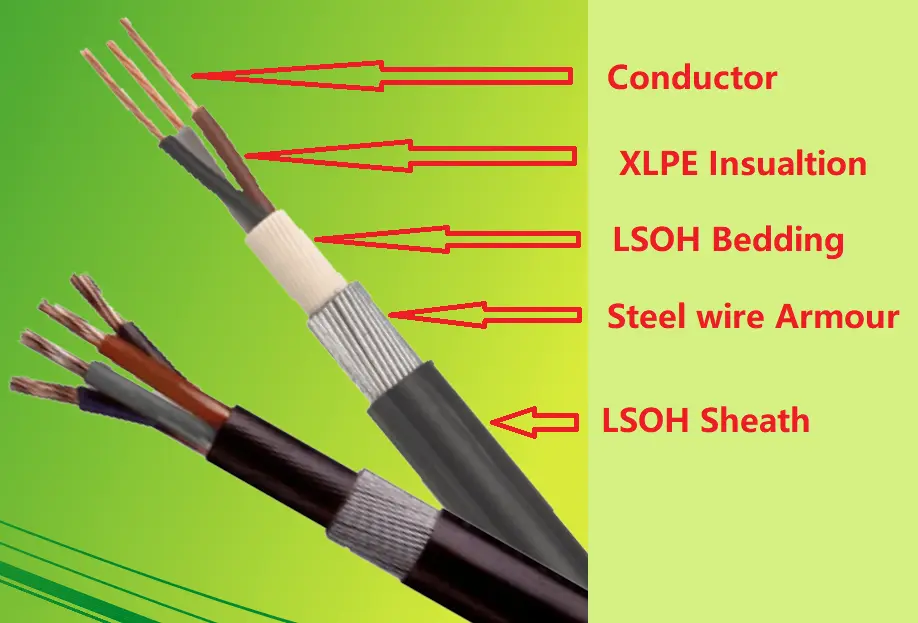

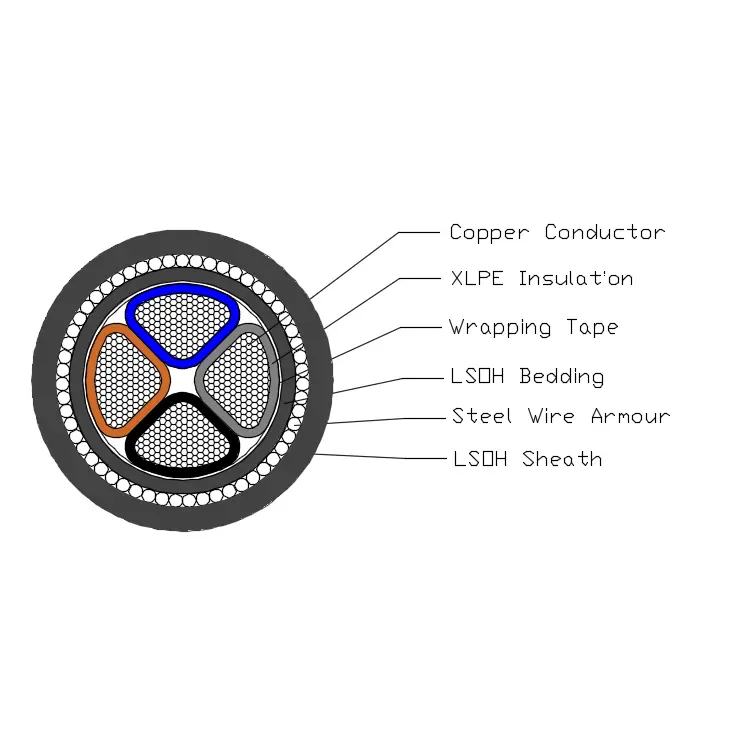

Kabel Daya BS 6724 terdiri dari konduktor tembaga T1R, insulasi XLPE, alas PVC, pelindung bendungan baja, dan selubung LSOH.

Konduktor: Konduktor Tembaga Padat atau Aluminium, berbentuk lingkaran atau berbentuk, Kelas 2 hingga BS EN 60228.

Isolasi: XLPE Tipe GP8 sesuai BS 7655-1.3

Warna Inti: 1 inti: lahir atau biru

2 inti: lahir, biru

3 core: lahir, hitam, abu-abu

4 core: biru, lahir, hitam, abu-abu

5 core: hijau/kuning, biru, lahir, hitam, abu-abu

Di atas 5 coe: inti putih dengan nomor hitam

Alas: Alas harus berupa bahan polimer LSOH yang diekstrusi sesuai dengan suhu pengoperasian kabel.

Pelindung kabel baja: Kabel inti tunggal: pelindung kawat aluminium

Kabel multi inti: pelindung kawat baja

Selubung luar: Selubung harus dari bahan LSOH yang diekstrusi seperti yang ditentukan dalam BS 7655-6.1.

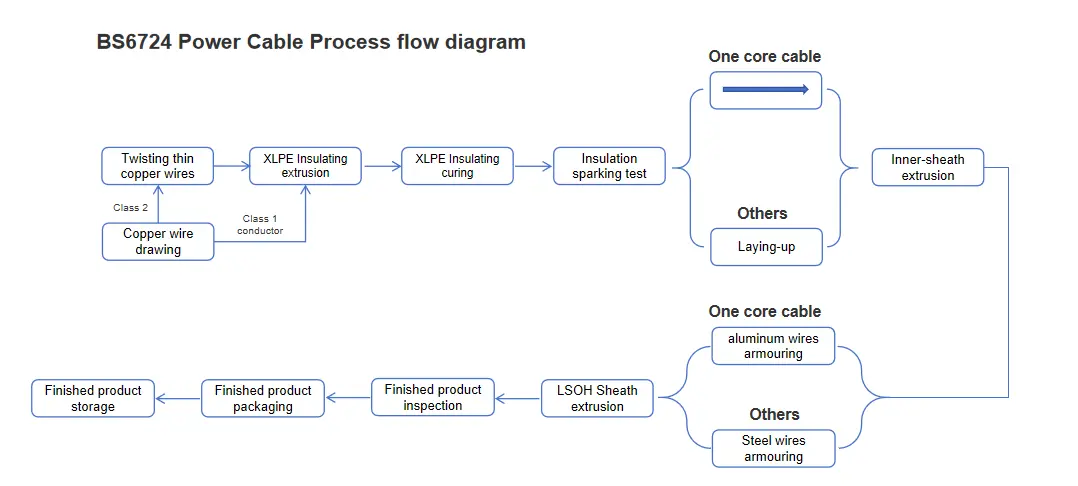

Diagram alur proses

Parameter kinerja

Kabel Daya BS 6724 memiliki tegangan pengenal 600/1000kV, dengan mudah mengurangi kebutuhan pengoperasian kendaraan bertegangan tinggi. Ini bertahan dalam uji tegangan 5 menit yang ketat dengan tegangan 3,5kV tanpa kerusakan apa pun, menunjukkan kinerja insulasi yang stabil dan andal.

Produk ini memiliki rentang suhu pengoperasian yang luas, dari 0℃ hingga +90℃. Bahkan di lingkungan bersuhu tinggi yang ekstrem, ia dapat menahan suhu hingga +250℃ dalam kondisi arus pendek, sehingga cocok untuk berbagai aplikasi VGA.

Ini sangat fleksibel, dengan radius lentur minimum 12 kali diameter luarnya, memungkinkan pemasangan kabel yang fleksibel dan mudah, terlepas dari ruang pemasangan. Selain itu, tingkat emisi cahayanya memenuhi standar BS EN 60332-1-2, kinerja bebas halogennya disertifikasi oleh IEC 60754 dan EN 50267, dan kepadatan asapnya memenuhi persyaratan IEC 61034 dan EN 50268, sehingga memaksimalkan keselamatan dan keramahan lingkungan.

Ukuran struktur

Resistansi maksimum konduktor dan armor
untuk kabel inti tunggal pada 20 ℃
Jenis	Resistensi Maks pada 20 ℃
Luas penampang nominal konduktor	Konduktor		Pelindung kawat aluminium
Luas penampang nominal konduktor	Tembaga	Aluminium	Kabel dengan konduktor tembaga terdampar	Kabel dengan konduktor aluminium terdampar
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Resistansi maksimum konduktor dan armor
untuk kabel dari 2 hingga 5 inti pada 20 ℃
Jenis	Resistensi Maks pada 20 ℃
Luas penampang nominal konduktor	Konduktor		Pelindung kawat baja
	Tembaga	Aluminium	Kabel dengan konduktor tembaga terdampar
	Tembaga	Aluminium	2 inti	3 inti	4 inti	5 inti
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Kapasitas hantar arus dalam ampere（A）

Tegangan terukur kabel daya insulasi XLPE 0,6/1kV
kapasitas hantar arus dalam ampere（A）
Suhu sekitar：di udara：40℃，di dalam tanah：25℃
Suhu konduktor：90℃
Koefisien ketahanan termal tanah：1,0k·m/W
Jenis	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Jumlah inti	Inti tunggal				Multi-core
Luas penampang, mm²	Di udara		Di tanah		Di udara		Di tanah
Luas penampang, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Catatan: Pelindung kabel inti tunggal terbuat dari bahan non-magnetik.
