Kabel MV Non-lapis baja Berisolasi PVC Berisolasi XLPE

Sejak didirikan pada tahun 1989, Beida Group telah menjadi produsen acuan di bidang kabel listrik di Tiongkok berdasarkan akumulasi industri selama bertahun-tahun dan teknologi yang sangat baik. Sebagai perusahaan dengan kemampuan R&D yang mendalam dan pengalaman industri yang kaya, Kabel MV Non-lapis baja Berisolasi PVC Berinsulasi XLPE kami banyak digunakan di jaringan listrik perkotaan, perusahaan industri dan pertambangan, serta gedung bertingkat karena stabilitas tinggi dan efisiensinya yang tinggi. Dengan sistem kontrol kualitas yang ketat dan kerja sama jangka panjang dengan Universitas Tsinghua, Universitas Nankai, dan unit resmi lainnya, produk kami telah sangat diakui oleh pasar, memberikan solusi transmisi daya yang aman dan andal kepada pelanggan.

mengirimkan permintaan

Deskripsi Produk

Tianjin Beida adalah produsen dan pemasok Kabel MV Non-lapis baja Berisolasi PVC Berisolasi XLPE Tiongkok. Kabel ini banyak digunakan dalam sistem tenaga listrik. Ini berfungsi sebagai "arteri listrik" dari jaringan listrik perkotaan, perusahaan industri dan pertambangan serta bangunan bertingkat tinggi, dan dapat menyalurkan listrik tegangan tinggi 10,35 kV dari gardu induk ke berbagai terminal listrik.

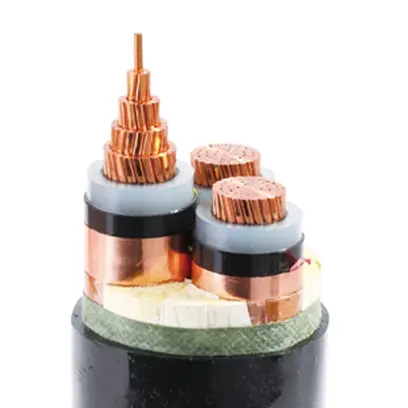

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

Pemilihan kabel tegangan menengah

1. Pilih berdasarkan level tegangan, level kabel yang umum digunakan adalah 3,6/6 kV, 6/10 kV, 8,7/15kV,12/20 kV,18/30 kV；26/35 kV

2. Pilih sesuai dengan daya peralatan atau arus yang ditransmisikan, hitung arus yang perlu digunakan peralatan sesuai dengan daya peralatan, lalu pilih sesuai dengan tabel ampacity kabel. Selain itu, penurunan tegangan kabel juga perlu dihitung menggunakan panjang kabel, dan penurunan tegangan tidak boleh melebihi 5%.

Jenis Kabel	Fitur Struktural	Skenario Aplikasi	Adegan Tabu
Kabel MV lapis baja berselubung PVC berisolasi XLPE	Tidak lapis baja, ringan dan fleksibel	Dalam ruangan, terowongan, parit kabel, peletakan pipa	Tidak dapat menahan gaya mekanik yang besar, sebaiknya tidak dikubur langsung di area batu
Kabel STA MV Berselubung PVC Berisolasi XLPE	pelindung pita baja	Area dengan ketahanan kompresi yang kuat, terkubur langsung di bawah tanah dan rentan terhadap kerusakan mekanis	Tidak cocok untuk peletakan vertikal dengan drop tinggi (mudah tergelincir)
Kabel SWA MV Berselubung PVC Berisolasi XLPE	Pelindung kawat baja halus, kekuatan tarik tinggi	Situasi jatuh tinggi (misalnya poros), ranjau, di bawah air	Biayanya tinggi, umumnya diletakkan di atas tanah tanpa model ini
LSZH MV CALBES	Bebas halogen, asap rendah, tahan api	Gedung bertingkat tinggi, kereta bawah tanah, rumah sakit dan tempat lain dengan persyaratan perlindungan kebakaran yang tinggi	-

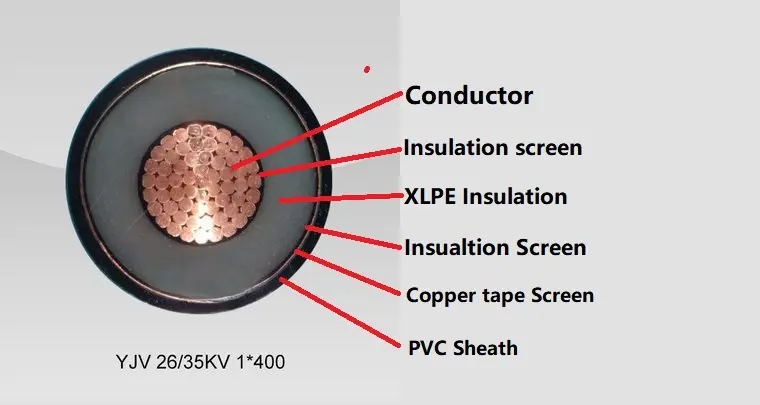

Struktur Produk

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

Kabel MV Non-lapis baja Berisolasi PVC Berisolasi XLPE terdiri dari konduktor tembaga T1R, insulasi XLPE, pita pembungkus PVC, pelindung pita baja, dan selubung PVC.

Konduktor: Konduktor Tembaga atau Aluminium, berdiri bulat atau Berbentuk, Kelas 2 hingga IEC 60228

dan GB/T 3956-2008.

Isolasi: berisolasi XLPE, ketebalan isolasi, sifat material harus sesuai IEC 60502-2 dan GB/T 12706.2,GB/T 12706.3.

Pelindung konduktor: Pelindung konduktor harus terdiri dari bahan bukan logam semikonduktif yang diekstrusi, dan bahan semikonduktif yang diekstrusi harus diikat erat dengan insulasi.

Pelindung insulasi: Pelindung insulasi harus terdiri dari lapisan semikonduktif non-logam dan lapisan logam. Setiap inti kawat berinsulasi harus diekstrusi langsung dengan lapisan semikonduktif non-logam yang dipadukan erat dengan inti kawat berinsulasi atau dapat dikupas. Kemudian, lapisan pelindung logam harus tumpang tindih di luar lapisan semikonduktif non-logam, dan persyaratan IEC 60502-2, GB/T 12706.2 dan GB/T 12706.3 harus dipenuhi.

Selubung luar: Selubung PVC Ketebalan selubung, sifat material harus sesuai IEC 60502.2 dan GB/T 12706.

Kabel tahan api: Bahan selubung luar PVC tahan api harus digunakan. Nilai tahan api dapat diklasifikasikan menjadi tiga kategori: Kelompok A, B, dan C.

Parameter kinerja

Tegangan terukur: 3,6/6 kV hingga 18/30 kV; 26/35 meter persegi

Tegangan uji: Tegangan uji frekuensi daya harus 3,5U0, dan pengujian harus dilakukan selama 5 menit tanpa gangguan.

Tegangan terukur U0/U	Tegangan Maksimum Um	Tegangan uji KV
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
20/12	24	42
18/30	36	63
26/35	42	90.5

Suhu pengoperasian maksimum konduktor: 90 ºC

Suhu hubung singkat: +250 ºC

Ketebalan isolasi:

Tegangan terukur U0/U	ketebalan isolasi:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
20/12	5.5
18/30	8.0
26/35	10.5

Uji komprehensif kabel, jaminan kualitas bebas khawatir!

Dalam pengujian rutin, resistansi konduktor DC, tegangan AC, dan pelepasan sebagian secara ketat sesuai dengan standar nasional dan standar IEC untuk memastikan kinerja yang sangat baik. Dalam uji pengambilan sampel, struktur konduktor, ukuran selubung insulasi, dan perpanjangan termal memenuhi standar, dan kualitasnya dapat diandalkan. Uji tipe lebih komprehensif, mencakup sifat mekanik dan fisik selubung insulasi, sifat kelistrikan, dan uji tahan api tunggal dan gabungan, semuanya sejalan dengan standar GB/T dan IEC, untuk pengawalan keselamatan kabel Anda!

Kondisi pemasangan produk:

Kabel MV Non-lapis baja Berisolasi PVC Berisolasi XLPE, suhu lingkungan pemasangan tidak boleh lebih rendah dari 0º.

Jari-jari tikungan minimum kabel pada saat pemasangan

Proyek	Kabel Inti Tunggal		Kabel Multi-inti
Proyek	Tidak bersenjata	Lapis baja	Tidak bersenjata	Lapis baja
Jari-jari tikungan minimum kabel pada saat pemasangan	20D	15D	15D	12D
Jari-jari lentur minimum kabel di dekat kotak sambungan dan terminasi	15D	12D	12D	10D
Catatan: D adalah diameter luar kabel

Beli sekarang untuk transmisi daya yang lebih aman dan efisien

Pilihan kabel listrik tanpa lapis baja berisolasi polietilen berisolasi PVC yang terhubung silang tidak hanya merupakan komitmen terhadap kualitas tinggi, tetapi juga jaminan untuk pengoperasian yang stabil dalam jangka panjang. Daya tahan, biaya perawatan yang rendah, dan efisiensi transmisi yang tinggi dari kabel ini dapat memberikan penghematan biaya yang besar bagi perusahaan dan secara signifikan meningkatkan efisiensi sistem tenaga secara keseluruhan. Penggunaan kabel dalam jangka panjang dapat sangat mengurangi biaya pemeliharaan dan penggantian yang disebabkan oleh kegagalan listrik, sehingga memberikan pengembalian investasi yang lebih tinggi bagi perusahaan.
