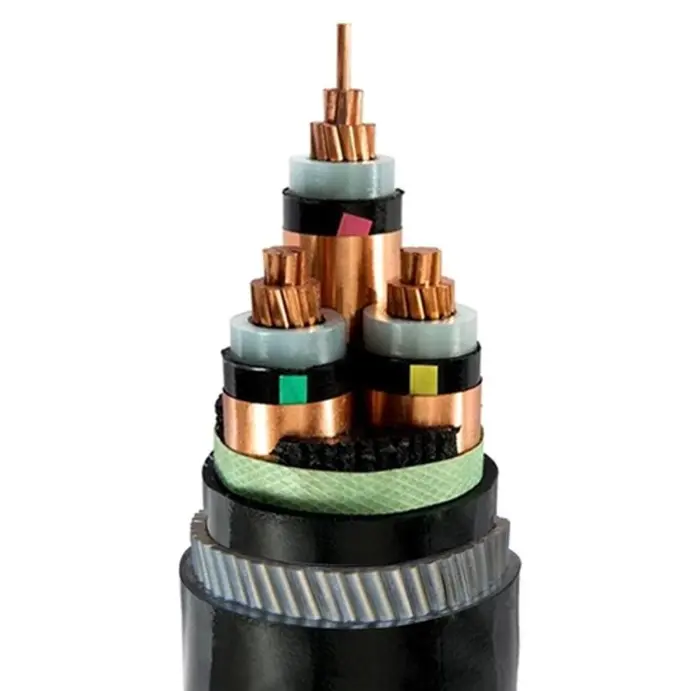

Kabel STA MV Berselubung PVC Berisolasi XLPE

Kabel STA MV Berselubung PVC Berisolasi XLPE yang ditawarkan oleh pemasok profesional, Beida, menggunakan polietilen ikatan silang (XLPE) sebagai bahan insulasi, yang memiliki sifat kelistrikan, tahan panas, dan tahan penuaan yang sangat baik. Dikombinasikan dengan selubung luar polivinil klorida (PVC), semakin meningkatkan perlindungan terhadap kelembapan, korosi kimia, dan abrasi fisik. Lapisan pelindung pita baja memberi kabel ketahanan tekan dan benturan yang tinggi, memungkinkannya beradaptasi dengan berbagai lingkungan peletakan seperti penguburan langsung, terowongan, dan saluran pipa. Sangat cocok untuk metode pemasangan yang tidak memerlukan perlindungan saluran tambahan dan dapat langsung dikubur di bawah tanah.

Dalam hal level tegangan, produk ini mencakup beberapa spesifikasi yang umum digunakan seperti 3,6/6KV, 6/10KV, 8,7/15KV, 12/20KV, 18/30KV, dan 26/35KV, yang dapat memenuhi kebutuhan berbagai skenario transmisi dan distribusi daya tegangan menengah. Desain struktur kabel sangat ketat, mematuhi standar nasional yang relevan, dan memiliki stabilitas operasional dan margin keamanan jangka panjang yang baik.

Aplikasi:

Kabel listrik berlapis polietilen berinsulasi silang, berselubung PVC, dan lapis baja terutama digunakan dalam distribusi listrik perkotaan, jaringan listrik pedesaan, tenaga pertambangan, dan sistem angkutan kereta api karena perlindungan pita bajanya. Mereka digunakan untuk menghubungkan peralatan seperti gardu induk, lemari distribusi, trafo, dan generator. Kabel jenis ini cocok untuk transmisi tenaga listrik pada jaringan distribusi tenaga listrik atau instalasi industri. Itu dapat dikubur langsung di bawah tanah atau dipasang di parit kabel atau baki kabel. Kabel dapat menahan tekanan tertentu tetapi tidak dapat menahan gaya tarik.

Struktur Produk

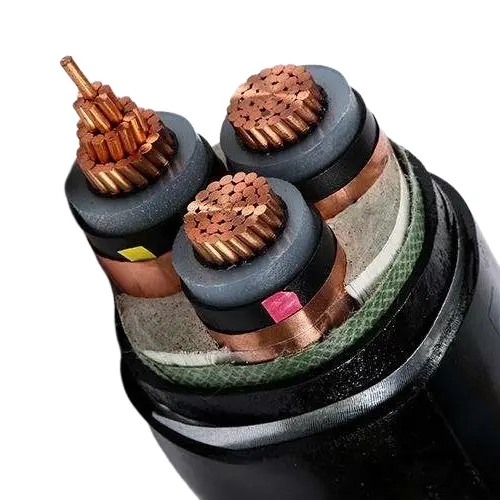

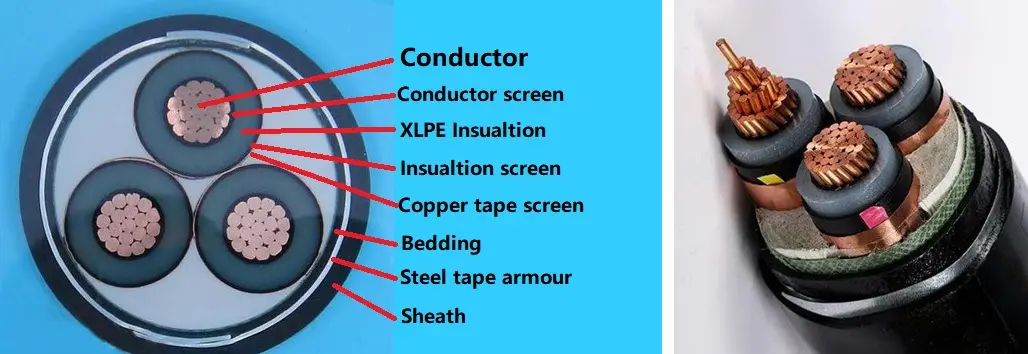

Kabel STA MV Berselubung PVC Berisolasi XLPE terdiri dari konduktor tembaga T1R, insulasi XLPE, pita pembungkus PVC, pelindung pita baja, dan selubung PVC.

Konduktor: Konduktor Tembaga atau Aluminium, berdiri bulat atau Berbentuk, Kelas 2 hingga IEC 60228

dan GB/T 3956-2008.

Isolasi: Insulasi polietilen ikatan silang, Ketebalan isolasi, sifat material harus sesuai IEC 60502-2 dan GB/T 12706.2,GB/T 12706.3.

Pelindung konduktor: Pelindung konduktor harus terbuat dari bahan non-logam semi konduktif yang diekstrusi, dan bahan semi konduktif yang diekstrusi harus terikat erat pada insulasi.

Pelindung insulasi: Pelindung insulasi harus terdiri dari kombinasi lapisan semi-konduktif non-logam dan lapisan logam. Lapisan semi-konduktif non-logam yang terikat erat pada inti insulasi atau dapat dikupas harus langsung diekstrusi ke setiap inti insulasi. Kemudian, lapisan pelindung logam harus dililitkan di sekeliling lapisan semi-konduktif non-logam. Ini harus mematuhi ketentuan IEC 60502-2, GB/T 12706.2, dan GB/T 12706.3.

Penutup bagian dalam: Penutup bagian dalam harus diekstrusi. Bahan tersebut harus sesuai dengan suhu pengoperasian kabel dan kompatibel dengan bahan insulasi.

Pelindung pita baja: Pada kabel multiinti, pelindung harus diterapkan pada penutup bagian dalam yang sesuai dengan pita baja ganda. Kabel inti tunggal untuk digunakan pada a.c. sistem harus terdiri dari pita baja non-magnetik.

Selubung luar: Selubung PVC, Ketebalan selubung, sifat material harus sesuai IEC 60502.2 dan GB/T 12706.

Kabel tahan api: Bahan selubung luar PVC tahan api harus digunakan. Nilai tahan api dapat diklasifikasikan menjadi tiga kategori: Kelompok A, B, dan C.

Parameter kinerja

Tegangan terukur: 3,6/6 kV hingga 18/30 kV; 26/35 meter persegi

Tegangan uji: Tegangan uji frekuensi daya harus 3,5U0, dan pengujian harus berlangsung selama 5 menit tanpa gangguan.

Suhu pengoperasian maksimum konduktor: 90 ºC

Suhu hubung singkat: +250 ºC

Ketebalan isolasi:

Tes kabel

Pengujian kabel rutin meliputi: 1) Uji resistansi konduktor DC, yang memerlukan resistansi DC pada 20ºC untuk memenuhi persyaratan GB/T 3956-2008 dan IEC 60228; 2) Uji tegangan AC, kontinu pada tegangan 3,5U0 selama 5 menit, tidak boleh ada gangguan; 3) Uji pelepasan sebagian, dilakukan sesuai dengan GB/T 3048.12, tidak boleh ada pelepasan terdeteksi yang melebihi 10pC pada tegangan 1,73U0, dan sensitivitas pengujian harus mencapai 10pC atau lebih tinggi.

Uji pengambilan sampel terutama meliputi: 1) Inspeksi struktur konduktor, yang harus memenuhi persyaratan GB/T 3956-2008 dan IEC 60228; 2) Dimensi struktural insulasi, lapisan dalam, pelindung pita baja dan selubung harus memenuhi persyaratan IEC 60502.2, GB/T 12706.2-2020 dan GB/T 12706.3-2020; 3) Uji perpanjangan termal, yang harus dilakukan sesuai dengan GB/T 2951.21-2008 dan Bab 9 IEC 60811-2-1, dan hasilnya harus memenuhi standar yang sesuai.

Pengujian jenis meliputi hal-hal berikut: sifat mekanik dan fisik serta sifat kelistrikan insulasi dan selubung harus memenuhi persyaratan IEC 60502.2, GB/T 12706.2-2020 dan GB/T 12706.3-2020; uji pembakaran kabel tunggal harus mematuhi ketentuan GB/T 19666-2019 dan IEC 60332; uji tahan api yang disertakan juga harus memenuhi persyaratan GB/T 19666-2019 dan IEC 60332.

Kondisi pemasangan produk:

Suhu sekitar selama pemasangan kabel

Untuk kabel listrik dengan insulasi etilen ikatan silang dan selubung PVC, suhu sekitar tidak boleh lebih rendah dari 0°C selama pemasangan.

Radius lentur minimum selama pemasangan kabel

Pengemasan & Pengiriman

Detail Kemasan:

Itu ditentukan oleh kuantitas dan persyaratan yang Anda beli. Dapat dinegosiasikan.

Pelabuhan: Pelabuhan Tianjin

Pengiriman: Melalui Laut, Melalui Udara, Dengan Ekspres.
