Beida Group memiliki lebih dari 30 tahun pengalaman untuk menawarkan Kabel SWA MV Berselubung PVC Berisolasi XLPE, kami dapat menjadi produsen dan pemasok Anda, menawarkan layanan yang disesuaikan.

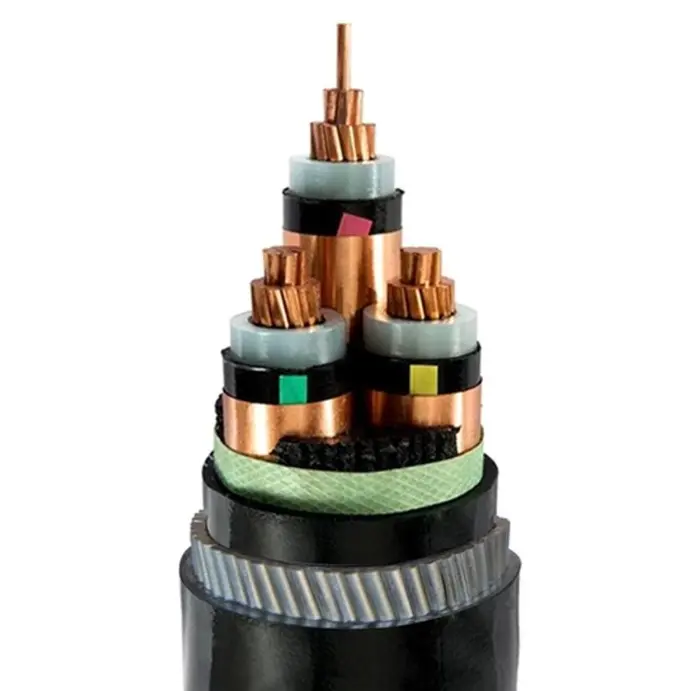

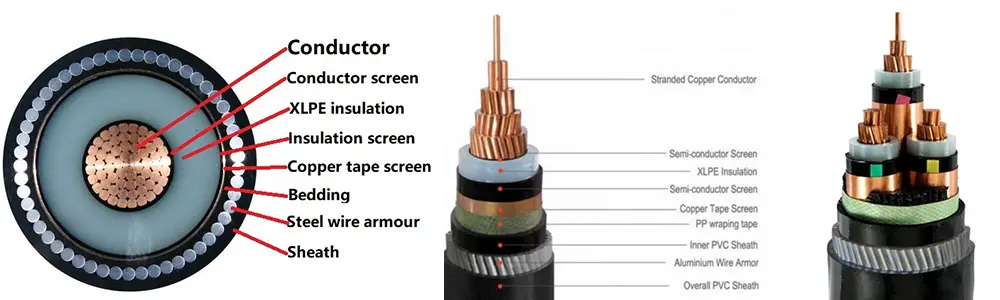

Kabel SWA MV Berselubung PVC Berisolasi XLPE terdiri dari konduktor tembaga T1R, insulasi XLPE, pita pembungkus PVC, pelindung kabel baja, dan selubung PVC.
Konduktor: Konduktor Tembaga atau Aluminium, berdiri bulat atau Berbentuk, Kelas 2 hingga IEC 60228
dan GB/T 3956-2008.
Isolasi: Insulasi polietilen ikatan silang, Ketebalan isolasi, sifat material harus sesuai IEC 60502-2 dan GB/T 12706.2,GB/T 12706.3.
Pelindung konduktor: Pelindung konduktor harus terdiri dari bahan non-logam semikonduktor yang diekstrusi, yang harus terikat erat pada insulasi.
Pelindung insulasi: Pelindung insulasi harus terdiri dari kombinasi lapisan semikonduktif non-logam dan lapisan logam. Setiap inti kawat berinsulasi harus diekstrusi langsung dengan lapisan semikonduktif non-logam yang terikat erat pada inti kawat berinsulasi atau dapat dikupas. Kemudian, lapisan pelindung logam harus tumpang tindih dan dililitkan di sekeliling lapisan semikonduktif non-logam, dan harus memenuhi ketentuan IEC 60502-2, GB/T 12706.2, dan GB/T 12706.3. Penutup bagian dalam: Penutup bagian dalam harus diekstrusi. Bahan tersebut harus sesuai dengan suhu pengoperasian kabel dan kompatibel dengan bahan insulasi.
Pelindung kawat baja: Pada kabel multiinti, pelindung harus diterapkan pada penutup bagian dalam yang sesuai dengan kawat baja. Kabel inti tunggal untuk digunakan pada a.c. sistem harus terdiri dari kawat baja non-magnetik.
Selubung luar: Selubung PVC, Ketebalan selubung, sifat material harus sesuai IEC 60502.2 dan GB/T 12706.
Kabel tahan api: Bahan selubung luar PVC tahan api harus digunakan. Nilai tahan api dapat diklasifikasikan menjadi tiga kategori: Kelompok A, B, dan C.
Tegangan terukur: 3,6/6 kV hingga 18/30 kV；26/35 kV
Tegangan uji: Tegangan uji frekuensi daya harus 3,5U0, dan pengujian harus berlangsung selama 5 menit tanpa gangguan apa pun.
|
tegangan pengenal U0/U |
tegangan maksimum Um |
tegangan uji KV |
|
3.6/6 |
7.2 |
12.5 |
|
6/10 |
12 |
21 |
|
8.7/15 |
17.5 |
30.5 |
|
20/12 |
24 |
42 |
|
18/30 |
36 |
63 |
|
26/35 |
42 |
90.5 |
Suhu pengoperasian maksimum konduktor: 90 ºC
Suhu hubung singkat: +250 ºC
ketebalan isolasi:
|
tegangan pengenal U0/U |
ketebalan isolasi: |
|
3.6/6 |
2.5 |
|
6/10 |
3.4 |
|
8.7/15 |
4.5 |
|
20/12 |
5.5 |
|
18/30 |
8.0 |
|
26/35 |
10.5 |

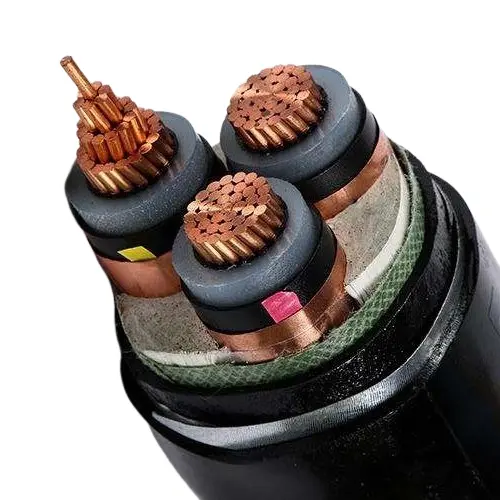

Perbandingan antara kabel listrik tegangan menengah kawat baja lapis baja (YJV32, CU/XLPE/PVC/SWA/PVC) dan pita baja lapis baja (YJV22, CU/XLPE/PVC/STA/PVC)
|
proyek |
Pelindung kawat baja halus |
Pelindung pita baja ganda (pembungkus celah) |
perbedaan inti |
|
Sifat mekanik inti |
Kekuatan tarik yang luar biasa, kekuatan tekan sedang, dan fleksibilitas yang baik |
Kekuatan tekan tinggi, kekuatan tarik rendah, dan kinerja lentur rata-rata |
Kabel listrik lapis baja kawat baja memiliki kekuatan tarik tinggi; kabel listrik lapis baja pita baja memiliki kekuatan tekan yang sangat baik |
|
metode peletakan |
Vertikal, jatuh tinggi, di bawah air, di atas kepala, bentang besar |
Penguburan langsung, saluran, terowongan (lingkungan dengan tegangan rendah) |
|
|
fokus perlindungan |
Ini tahan terhadap kerusakan dan benturan tarik, serta memiliki ketahanan terhadap kelembaban dan korosi yang baik |
Tahan terhadap tekanan berat, tusukan benda tajam, dan gigitan hewan pengerat |
YJV32 cocok untuk beban dinamis, sedangkan YJV22 cocok untuk beban statis |
|
Proses dan Biaya |
Proses pembuatan pelindung kawat baja halus rumit, biaya materialnya tinggi, dan harga keseluruhannya bahkan lebih tinggi |
Teknologi pelindung pita baja sudah matang dan biayanya relatif rendah |
Ketika anggaran terbatas dan tidak ada permintaan yang tinggi, YJV22 lebih disukai |
|
radius tikungan |
Relatif lebih kecil (karena fleksibilitas untaian kawat baja yang baik) |
Relatif lebih besar (pembungkus pita baja rentan melengkung) |
YJV32 lebih mudah beradaptasi untuk diletakkan di ruang terbatas |
|
|
|
|
|
1. Jika skenario utamanya melibatkan ketahanan terhadap tekanan (seperti penguburan langsung, terowongan utilitas bawah tanah), dan tidak ada gaya tarik yang signifikan atau ketinggian jatuh yang tinggi, pelindung pita baja (YJV22, CU/XLPE/PVC/STA/PVC) direkomendasikan karena efektivitas biayanya yang lebih tinggi.
2. Jika peletakan vertikal, bentang besar, di bawah air atau ketinggian jatuh yang tinggi terlibat, dan gaya tarik aksial perlu ditahan, pelindung kawat baja (YJV32, CU/XLPE/PVC/SWA/PVC) harus diutamakan untuk memastikan keselamatan operasional jangka panjang.
3. Keduanya harus sesuai dengan level tegangan sistem tegangan menengah, penampang konduktor, dan persyaratan perlindungan lingkungan peletakan (persyaratan khusus seperti ketahanan korosi dan ketahanan api dapat disesuaikan juga).
Itu ditentukan oleh kuantitas dan persyaratan yang Anda beli. Dapat dinegosiasikan.
Pelabuhan: Pelabuhan Tianjin
Pengiriman: Melalui Laut, Melalui Udara, Dengan Ekspres.
